Lumenier QAV 500 V2

[graup15]

Discovery už má nalétáno dost, tak jsme s bráchou koupili dva kousky rámů od Lumeniera.

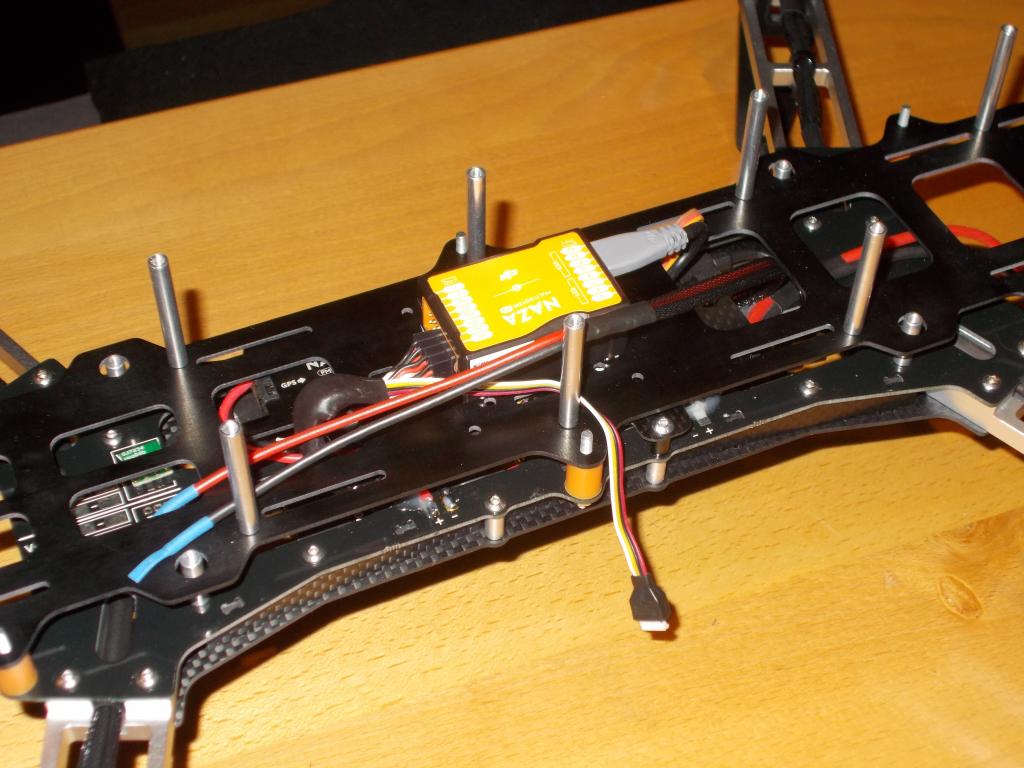

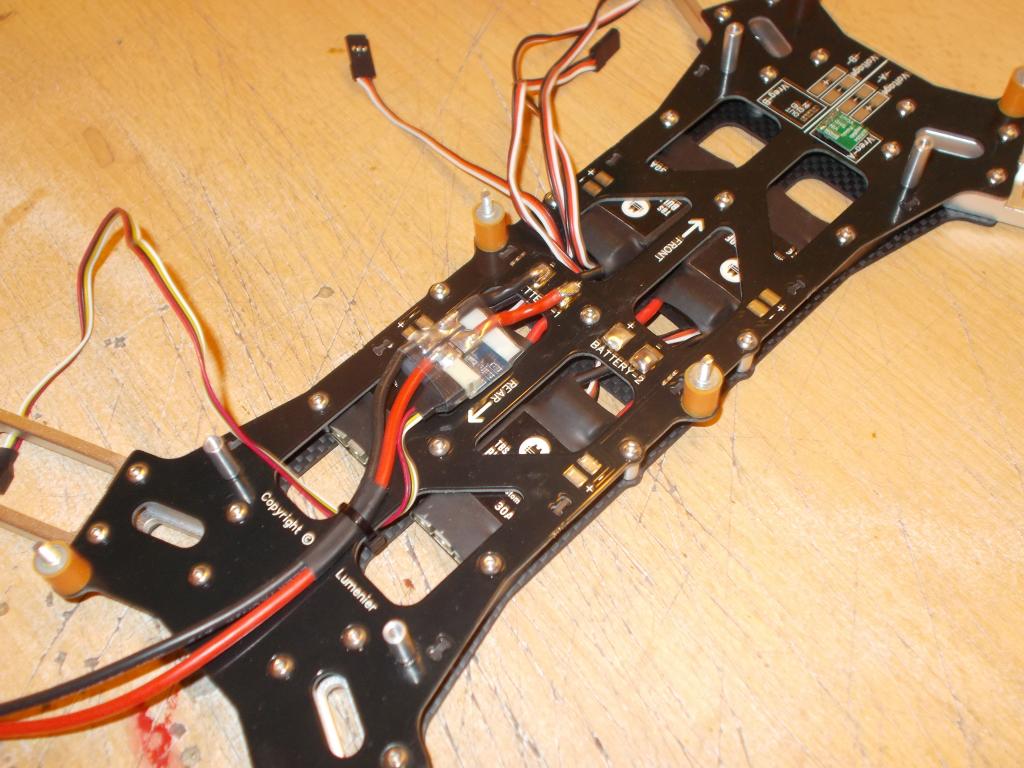

A první jsem začal stavět bráchovo novou poletuchu. Discovery není špatná.to vůbec ne, ale tenhle rám je zase o kus dál. Hliníková tuhá ramena, po dokončení spodního plata s regulátory, PMU a čidlem (U/I,C)pro OSD je celek mnohem, ale mnohem tužší než má Discovery.
Už skoro dva týdny se s tím seru a napadá mi taková myšlenka..jak se sem tam probírá co je a není modelařina. Tak mám novou definici..modelařina je,když se na tom nadřeš aby to bylo pěkné,funkční a spolehlivé (v rámci možností). A je jedno,že je model skládán ze koupených dílů. Modelařina není..např Phantom (plug and play rovnou z krabice,vyžaduje akorád si přečíst na hajzu návod)

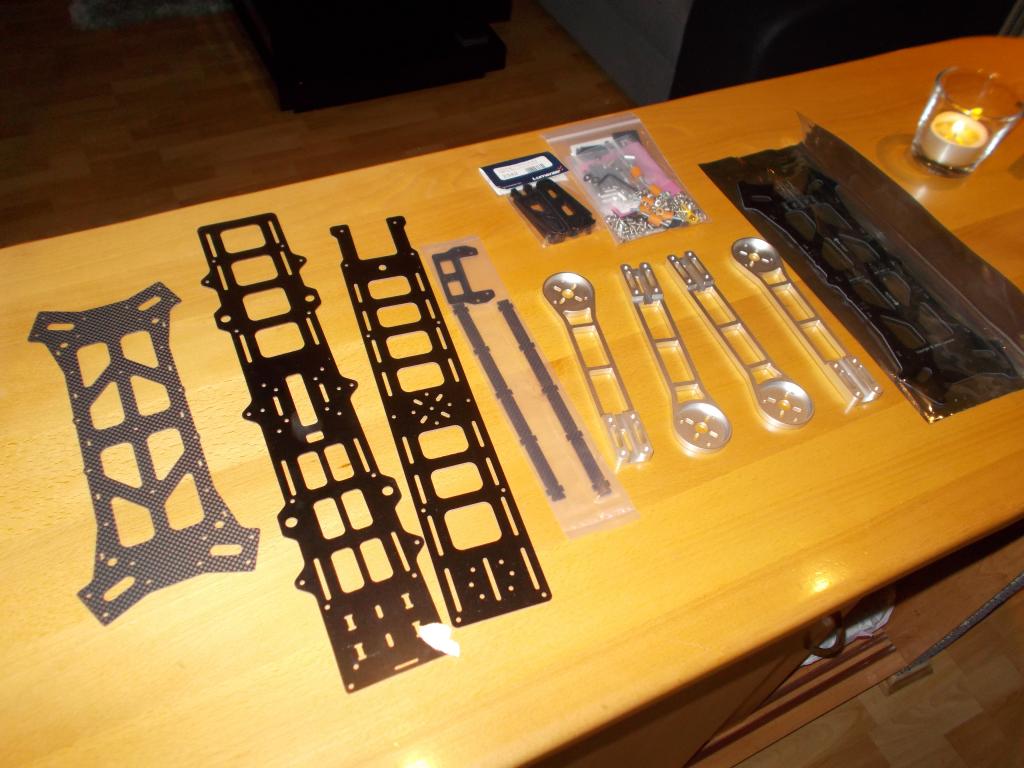

První fotky..objednávali jsme na getfpv.com...a soudruzi na celnici nám to hned zkásli.Po zaplacení všech daní,mám při tom nasrání, alespoň hřejivý pocit,že jsem přispěl našim hnědobratrům na automaty.

[graup15]

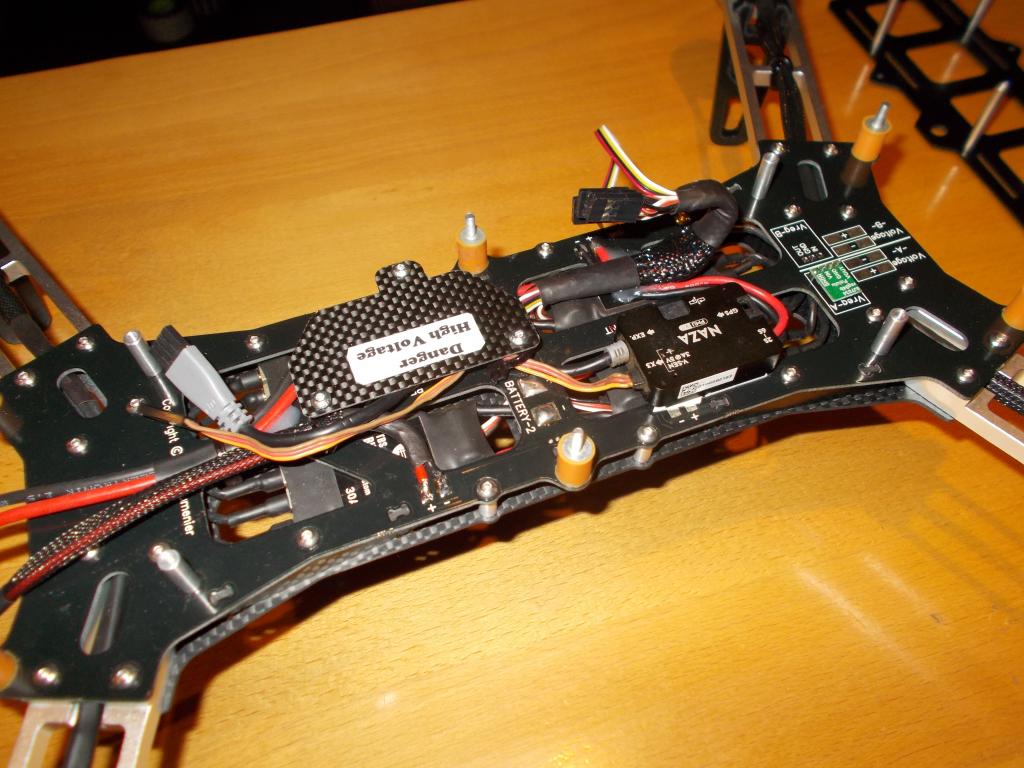

Kompletní vybavení je z Discovery (bráchovo QAV 500,já budu mít trošku nové a jiné komponentos)

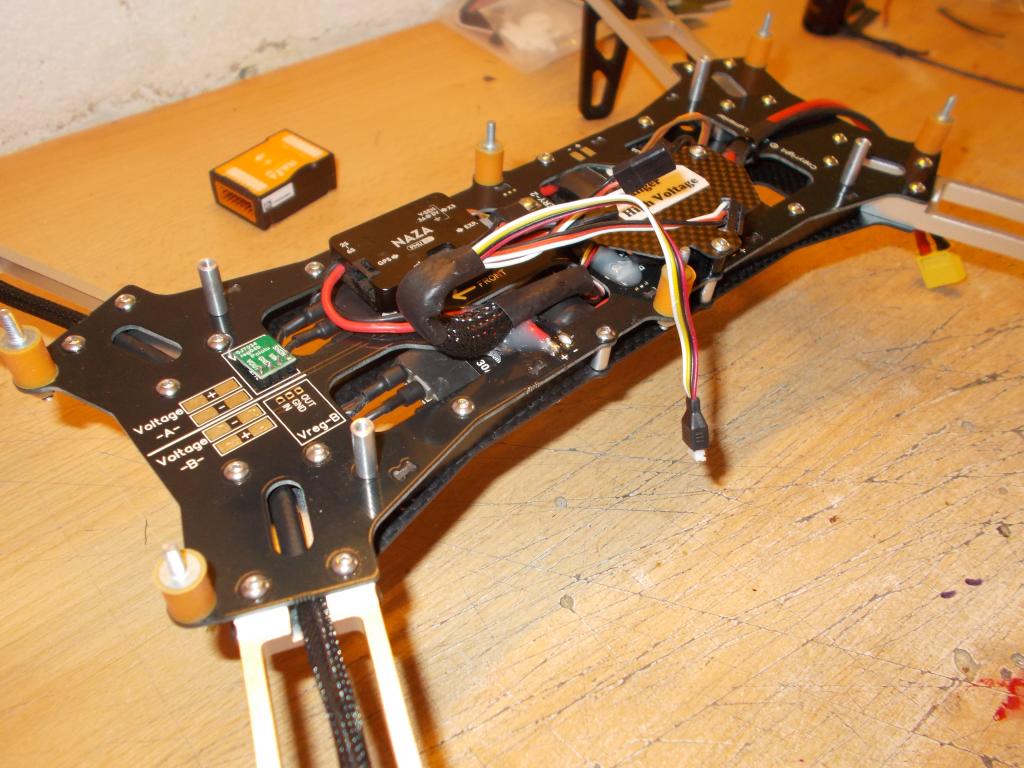

Regulátory TBS, motory taky. Aby to trošlu vypadalo,tak nám Jyrry vyfreznul pod motory podložky z kombinace uhlíku a laminátu. Taky jsem nechtěl aby kabely šli přez hranu mističky na konci ramene.
OSD je osvědčené Tiny V od Skylarku. Akorád jsem odpájel konektory XT60 a napájel rovné kabely,tak aby se čidlo schovalo na špinavé plato.

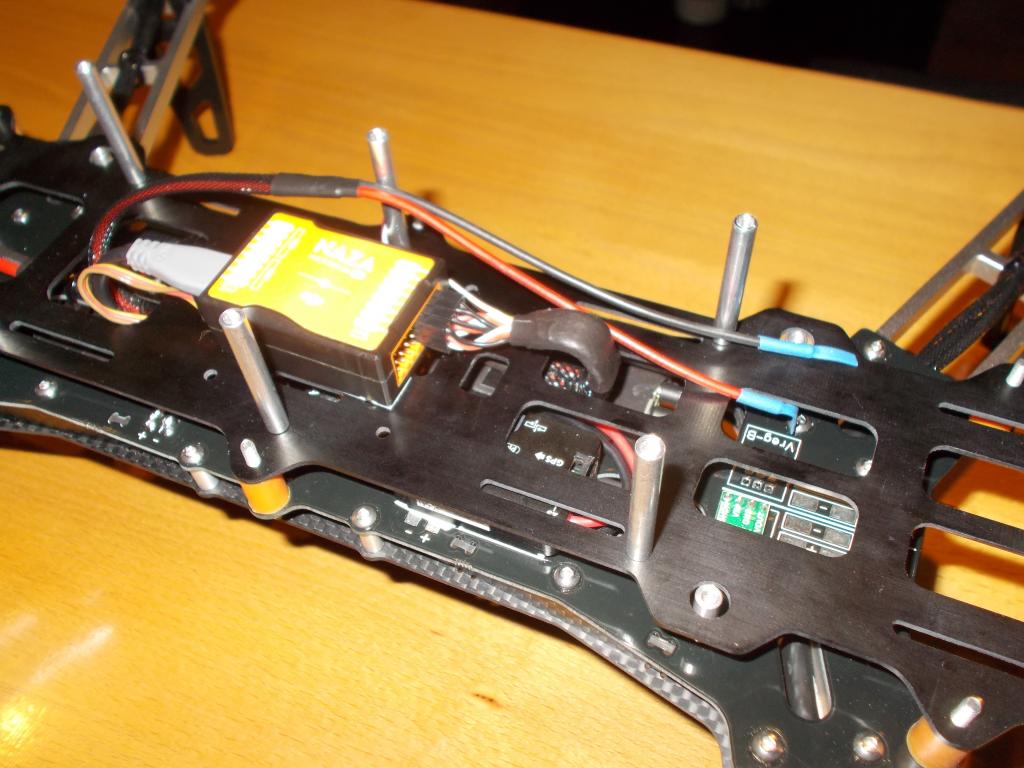

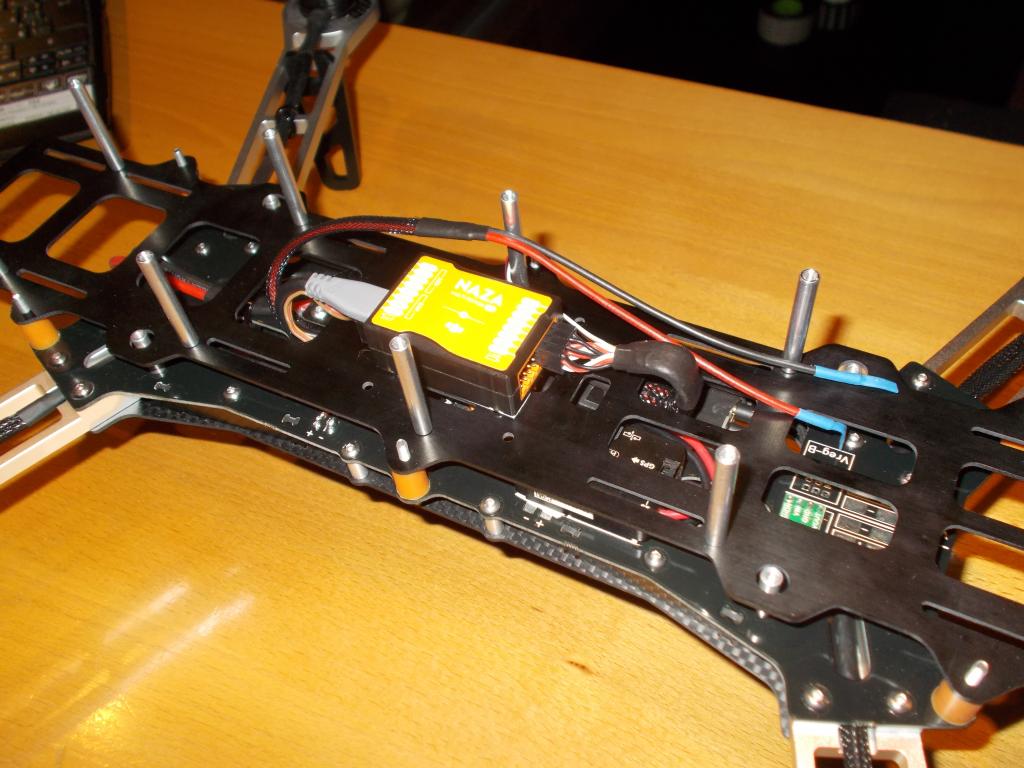

Trošičku bude QAV upravená,sloupky v setu jsou 35mm, ale do budoucna počítáme s baterií až 4S-8000mAh . Proto jsem objednal z čajny sloupky o délce 45mm. Má to i výhodu,že zašiju přijímač UHF mezi horní čistá plata.
Ale to ještě není hotové,čeká se na balíček se sloupky.

[graup15]

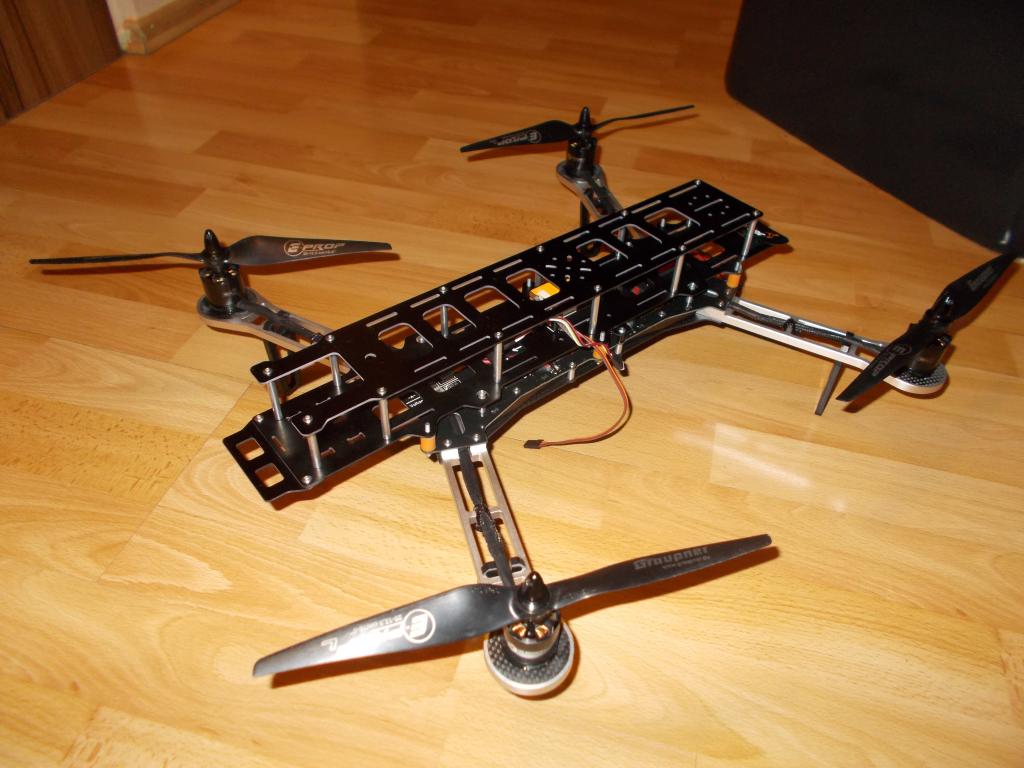

Ještě poslední detaily.
Taky zvažuju napájení vro kameru a Vtx. Buď použiju Pololu UBEC co je integrovaný na boardu. Nebo Core co jsem vypáral z desky Discovery. Ještě uvidím.
Anténu pro Vtx udělám sklápěcí,jako mám já. A i GPS pújde sklopit. Tak aby šla QAV dát do kufru.

[graup15]

Pomaličku si připravuji i mojí QAV 500. Já jsem zvolil motory Sunnysky 900kv a regulátory Spider.
Protože já na rozdíl od bráchy ,který má regly s konektory,budu pájet vývody k motoru přímo na regl. Ubastlil jsem si zkušební sestavu. Podle směru točení a barviček kabelů,pak budu jasně vědět jak který připájet.

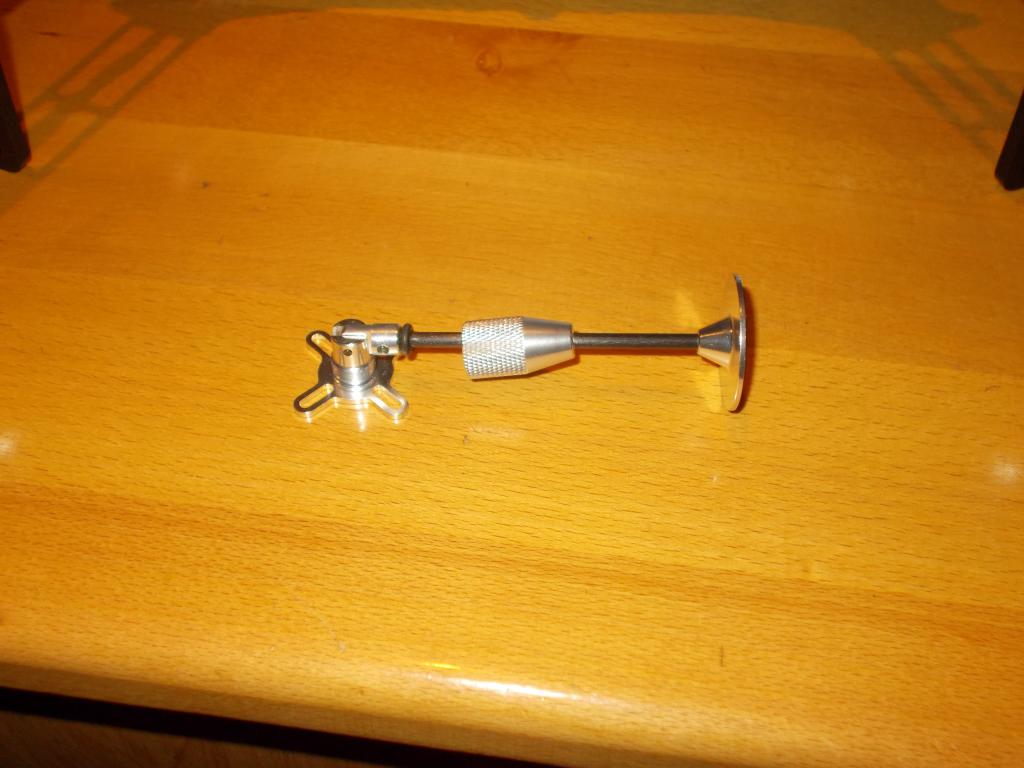

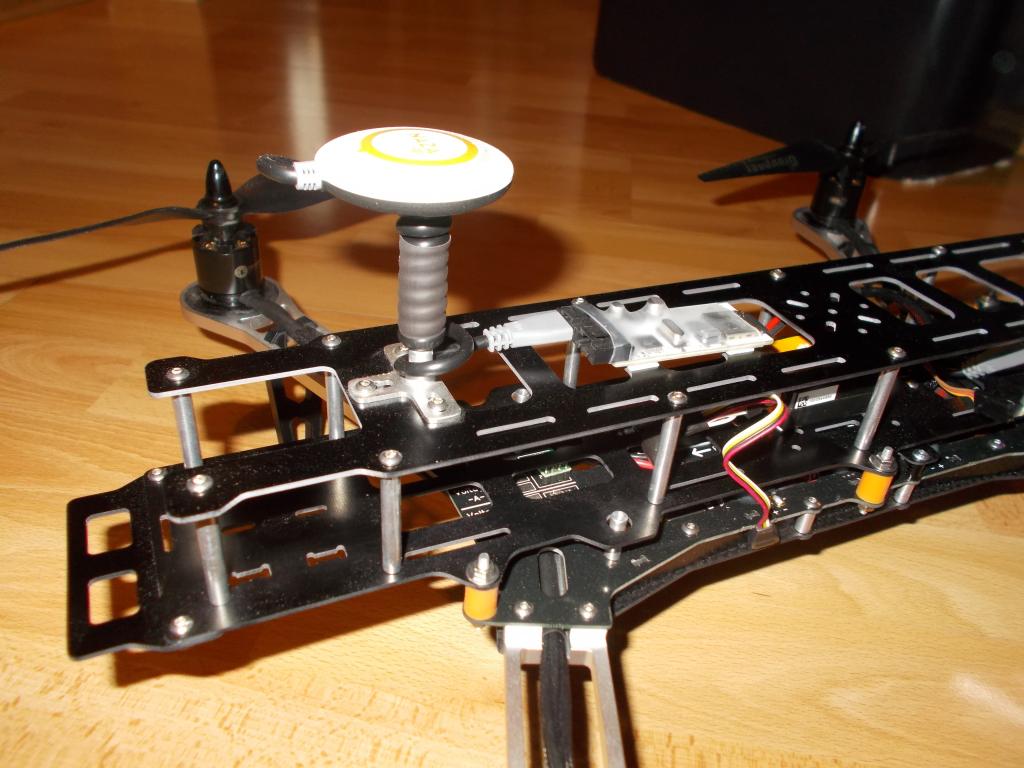

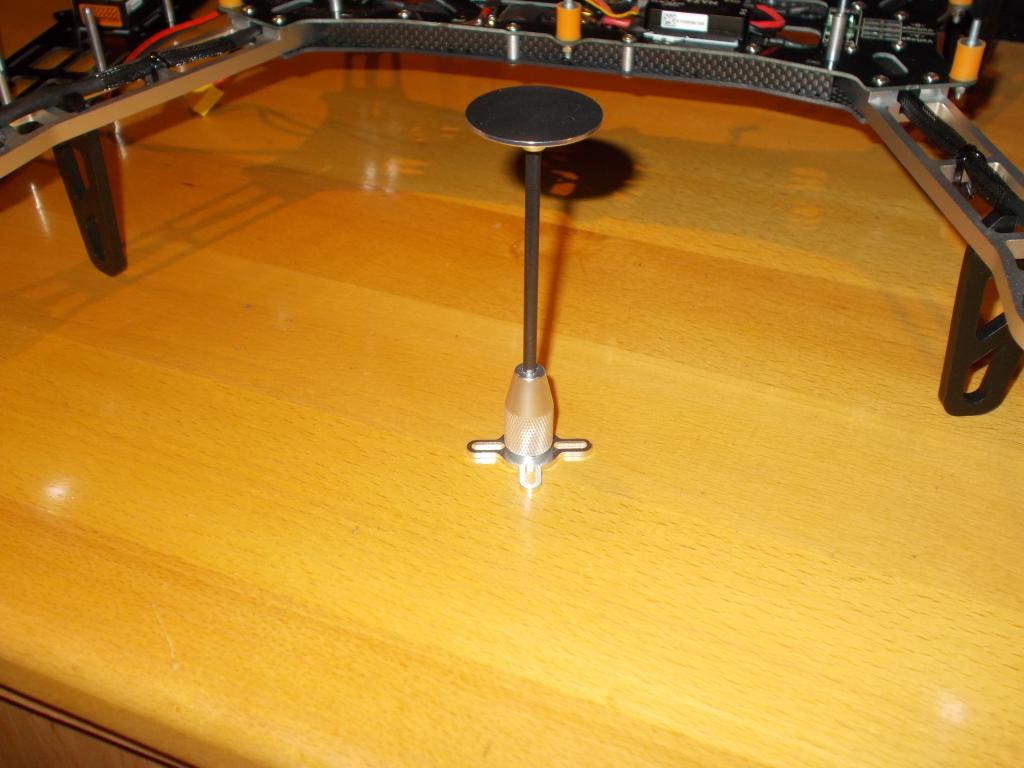

Na fotce je i sklopný držák GPS. Je to taková kravina, ale potěší. Jen malý tip..je potřeba doplnit O kroužek aby to při utažení nemělo vakl.

[Woita]

Pěkný, to je radost stavět jak to ožívá pod rukama viď?

[graup15]

No zase tak rychle to nejde...
Dvě hodiny jsem vyvažoval vrtule...všechny čtyři byli lehce mimo. Zítra to testnu na plný výkon.

Teď bude pauza..až dorazí vyšší sloupky,pak budu pokračovat.

[zskal]

Nooo pěkný je to...Počítáš tam s gimbalem, nebo bude kamera napevno? My co jsme si první koptery už dostatečně obouchali sice nepadáme, že... Ale s tímto když se bouchne, tak je to už dost drahá oprava oproti Discovery. I když zase ty ramena budou asi teda tužší..

[graup15]

Ne GoPro bude napevno. Já ani brácha na gimbál nejsme zatížení. Já ani Gopro nemám,mám Mobiuse.
Jojo,s tím se třískat nesmí Jen jednou jsem s Discem žuchnul a to když jsem si ve dvou metrech vypnul motory.
Horší zážitek byl když jsem si zaletěl za kopec. Ještě že to UHF projde snad i lesem..uff.

[graup15]

U TBS Discovery mi vyloženě sralo,že je VTX dost vepředu,spíš úplně vepředu. Tudíž když Disco letí nakloněné vpřed,celou plochou plat stíní anténu VTX. Toto si vyžádalo dost vysoký stojánek pro VTX. A to tak,že i při max náklonu vpřed anténa přečuhuje přez zadek Disca.
Ono na pár stovek metrů se vcelku prd děje, ale na pár kilometrech už je stínění tělem Disca problém.

U QAV jsem se těšil,že to konečně můžu mít správně. VTX vzadu, GPS vepředu a UHF vprostředku. Anténky UHF více než dostatečně přesahují do boku a jsou vždy pro UHF vysílač vidět.

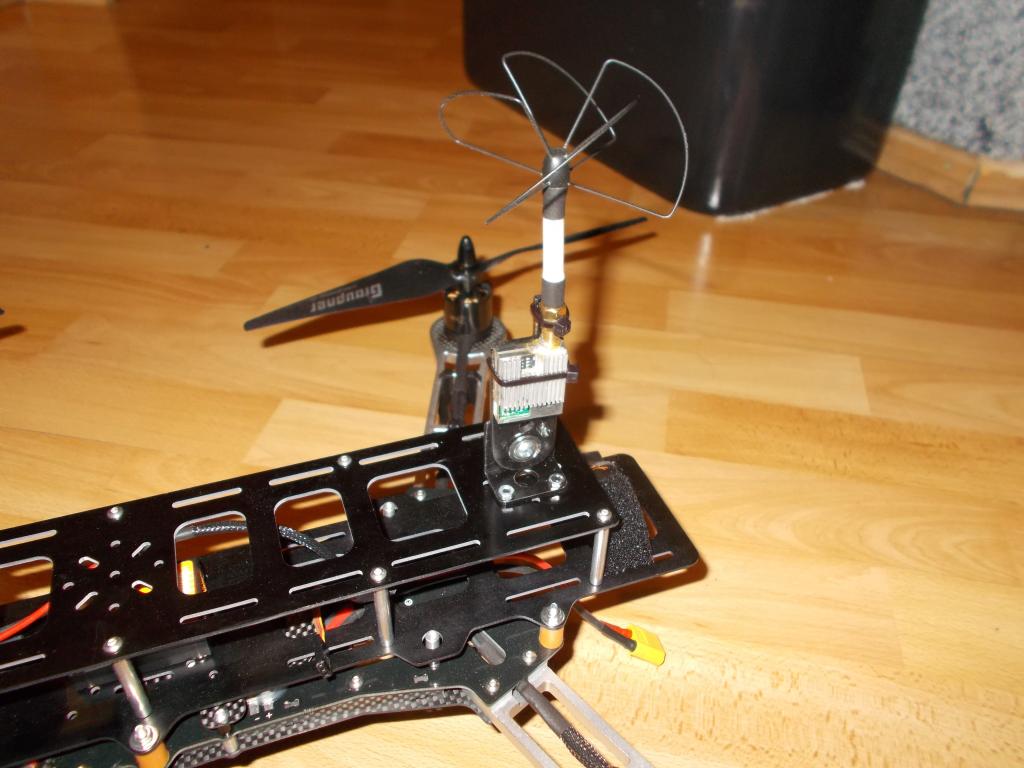

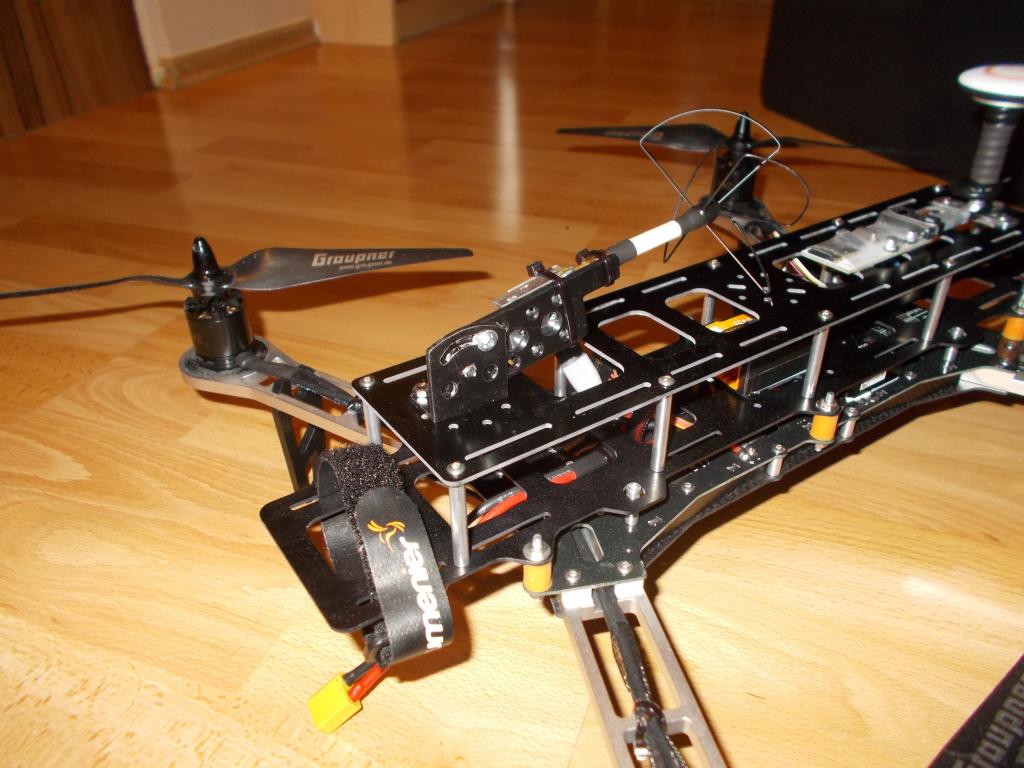

Protože je u QAV 500 VTx vzadu už nemusí být držák dlouhý jak nohy čápa...a hned to vypadá lépe. Samozřejmně jsem bráchovi udělal stojánek video vysílače sklopný. Přeci jen skew planar je vcelku choulostivá anténa a při převozu je lepší ji mít sklopenou. Při zaklopení výškově nepřesahuje GPS držák.
Signál z GPS je paralelně vyčítaný FlyTrex jednotkou pro pozdější hraní s z daty do videa.Teprve z Flytrexu jde do PMU (Naza V2).

Samotný držák VTx je z 3mm sklotextitu. Do něj je zalisované kuličkové ložisko s flanší. Fixní držák je pak z duralu. Aretovací šroubek je M3 s tím,že do sklotextitového držáku je zalepená lisovací matka M5x0,5/M3.

[graup15]

Držák na kameru Pixim seawolf mi vyrábí zdejší Jyrry Delrinová od Lumeniera se mi nelíbí.
Jen tak mimochodem. Dal jsem Jirrymu adresu na rámy pro naše hračky. (na webu se dají najít i další návrhy)
http://www.untestedprototype.com
Ceny za frezování má velmi přátelské a zdroj materiálu máme 15km od baráku. Takže pokud někdo chce ,stačí mu napsat. Klidně i svůj návrh rámu. Jirka umí v Corelu výtečně a domluvit se na úpravách není problém.

[Woita]

No pěkně ti to přibejvá. Do týdne to je ve vzduchu, že?
Moc se mi líbí ten sklápěcí stojánek.
Naopak moc se mi nelíbí ten namotanej kábl od GPSky, to je zbytečná žátěž.

[graup15]

No...kdybych tu měl ty 45mm sloupky,tak bych to do dalšího víkendu dal.
No s tím kablíkem máš pravdu, ale nějak se mi nechtělo pitvat GPS a zkracovat kablík. Né na vybavení které není moje,ale bráchy.

[gardenroute]

Moc pěkné !

[jyrry]

Držák na kameru ....

tady ho máš; trochu jsem ještě doladil ty zářezy, pilník asi nebudeš potřebovat

P.S. Ještě jsi mohl napsat že uhlík mi už nesmí do baráku

[JirkaA]

Co máš proti uhlí?
