Přijímač Robin

[vojta6043]

Dobrý den, omlouvám se že zakládám nové téma ale mám problém s přijímačem Robin.
Mám elektro větroně Robin RTF 2,4GHz set 780mm rozpětí EPP M1 a zničeho nic přestal jít motor.
Vše jsem proměřil a došel k závěru že to bude asi regulátorem.
Prosím o radu jestli vyměnit součástku nebo koupit celý přijímač ?
Děkuji za odpověď

Přikládám foto přijímače

[jag42]

Já bych nejdříve podezříval motor. Tyhle prckové s komutátorem moc dlouhý život nemívají.

Je na něm napětí? - Pokud ano je K.O.motor.

[vojta6043]

Diky motor je v pořádku zkoušel sem ho zvlášť a jde, spíš bych to viděl na regulátor, když motor zapojím k letadlu tak zelená dioda nebliká, když ho odpojím tak bliká

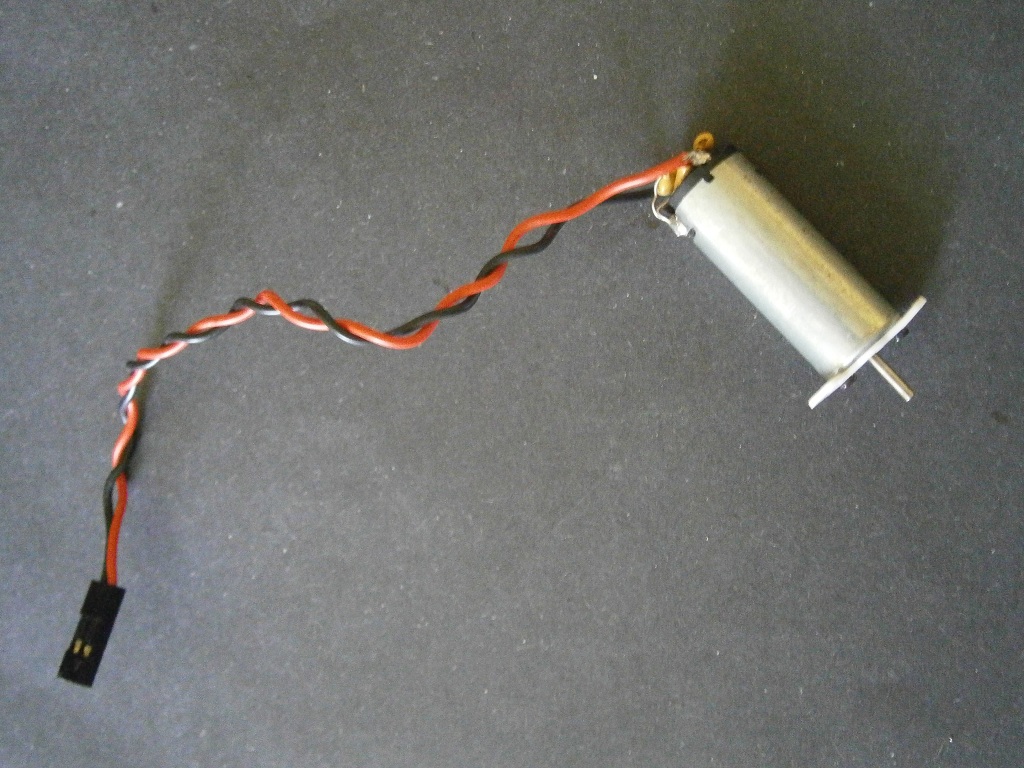

Přikládám foto motoru:

[arda1]

Vidím nahoře na obrázku cosi co dříve byla dioda? Radek

[vojta6043]

Ano tam byla dioda tu sem omylem odpálil ale funguje pořád dál když sem to měřil ale klidně koupím novou na obalu diody byl typ SS 1.4 ale nevím která to je v GME sem našel tuto jestli bude stačit tak ji koupím http://www.gme.cz/schottkyho-diody-do-1 ... -p920-119/

Letadlo je napájeno napětím 8,5V a proudem 0,5A

[arda1]

A nad ní vidím ještě odpálený kus cestičky na plošňáku. Radek

[vojta6043]

Aha, tam kápnu trochu cínu jinak ta dioda být může ?

[arda1]

Dioda by dle mě měla být ok - s tím cínem opatrně- ať se spojí jen ta cesta a nekápneš i na tu plošku od diody nebo toho druhýho pájecího bodu. Respektivě měřákem propípat kam ta cesta vlastně vede. Jinak čím pájíš? Radek

[vojta6043]

Pájím mikropájkou kápnu tak i trochu pájecí kapaliny aby se chytil. Vojta

[arda1]

Oškrábej opatrně ty konce těch plošek od zbytků nepájivý masky(zelená) a dal bych tam z kousku drátku propojku. Nebo pokud ti to spojí kapka cínu pak ok. Kapalinu máš jakou? Radek

[vojta6043]

Používám neutrální pájecí kapalinu. Zakápl sem to ale motorek pořád nejde

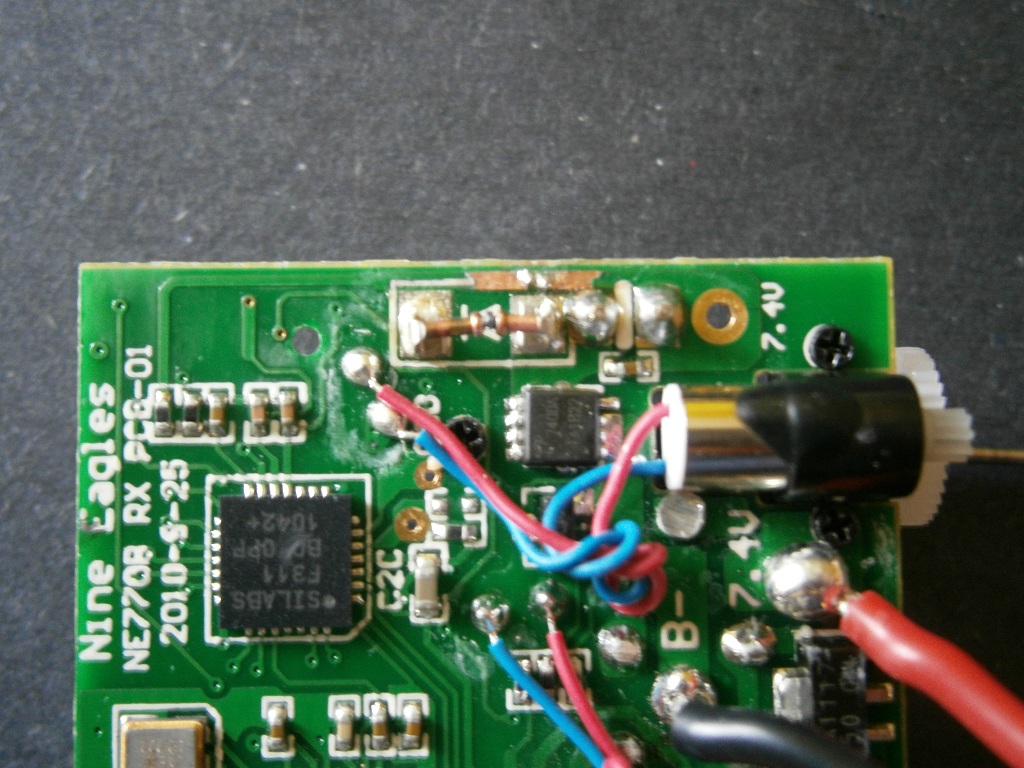

Přikládám foto opravy

Příloha P7100006.JPG je dlouhodobě nedostupná.

[bitovod]

To co původně bylo diodou bych opravdu raději vyměnil, to, že se to jako dioda tváří při měření, ještě neznamená, že se bude jako dioda chovat i při vyšším proudu.

Přepálená cestička taky nevznikla sama od sebe, co destrukci předcházelo? Přepólování? Pokud ano, pak je další věc, co ještě tam uhořelo a není to tak vidět, každopádně to "něco" muselo být docela masivní, diody se takhle neodkopávají samy od sebe a měď na plošňáku už vůbec ne.

Jinak jsi si jistej, že je ta přepálená cestička spojená? Zdá se mi, jako by to bylo je ušpiněný od cínu a mezi tím pořád škvíra... Vzhledem k tomu, že -odahduju z fotek- je to na zemní ploše, měl by tam být spoj pokud možno kvalitní.

[vojta6043]

Dioda už je vyměněná za novou která vydrží proudovy zatížení 1A a napětí 40V. Cestička by měla být spravena protože tím zelenym to končí.
K odpálení diody došlo omylem přepólováním, je to má chyba ale motor nešel už předtím.
Foceny to je spodu a měřil sem to od diody až k pinům.

Jinak všem děkuji za rady Vojta

[bitovod]

Tak v tom případě to asi bude chtít proměřit postupně a prolézt silovou cestu, tedy větev napájení - motor - spínací FET - zem. Pokud by i ten FET byl v pořádku (to osminohové pouzdro u motoru, je vidět na fotce), tak bych se skoro začal s přijímačem loučit... Přiznám se, že teď nemůžu z hlavy vydolovat, jak nejjednoduším způsobem detekovat vadný/správný FET, já do toho obvyle jdu osciloskopem a tam je vidět, jestli mu něco leze na gate (pokud na gate signál je a na zátěži ne, je "něco" špatně a tranzistor už obvykle není tranzistorem).

[vojta6043]

Mám rozjednaný použitej ale stejnej regulátor, kdyby nešel tak budu řešit původní ale zatim to nechám.
Jinak všem díky Vojta
