Montáž repro a vibračního motorku.

[biomaster]

Zdravím ,prosím o radu ,schéma k instalaci reproduktorku a vibračního motorku do Turnigy ,..... snažil jsem se najít ,ale moc se nepovedlo a moje angličtina,.. katastrofa.
Díky a s pozdravem Letu zdar !!!

Ještě přidávám dva odkazy ,co jsem našel :

http://code.google.com/p/gruvin9x/wiki/ ... eplacement

http://9xforums.com/wiki/index.php/Spea ... c_Feedback

[arda1]

SZ --- Radek

[JirkaA]

SZ --- Radek

Radku to je tak tajná informace, že nemůžeš odepsat přímo? Ono by se to třeba hodilo i ostatním...

[arda1]

Jirko nic tajnýho není - ale raději to s ním proberu neveřejně (bokem)než do něj zde na foru šťourat kvůli pravopisu.Jenže to už teď nikdo neuvidí páč příspěvek rýpala byl odstraněn a nadpis opraven(zřejmě tebou). A nevím zda vzhledem k počtu příspěvků si mé SZ všimne (respektive ví o téhle možnosti komunikace)- toť vše. Radek

[helifish]

No mne by to taky zajimalo. Sice mam dx7 ale mozna by to slo naroubovat i na ni. Tak co ten navod zlegalizovat a nedelat drahoty

[Drondys]

Poptejte se mijou přes SZ. On dělal v minulosti kit pro T9X viz tento odkaz, který obsahoval vibrační motorek a výstup na sluchátka a myslím že tam dodělával i reproduktor.

[boboland]

Poptejte se mijou přes SZ. On dělal v minulosti kit pro T9X viz tento odkaz, který obsahoval vibrační motorek a výstup na sluchátka a myslím že tam dodělával i reproduktor.

odporucam!!!
pyta za to par € a po niekolkych tuningoch ide uplne super a ma extremne jednoduchu montaz.

[tpk]

Ahoj, chtěl bych Vás poprosit o radu. Udělal jsem úpravu dle tohoto návodu http://9xforums.com/wiki/index.php/Speaker_Mod_with_Haptic_Feedback.
Nový piezo reprák chodí bez problémů, ale motorek ne a ne vibrovat. Vše zkouším na posledním FW1379 s volbou haptic. Nevíte kde by mohl být problém?

Díky za radu s pozdravem Tomáš

[mhotar]

Mohl bys to nafotit a postnout?

[boboland]

ak dobre vidim, tak toto zapojenie nema s fw nic spolocne - vybruje stale, ked je reprodukovany zvuk

odpojil si prislusne suciastky?

[mhotar]

ak dobre vidim, tak toto zapojenie nema s fw nic spolocne - vybruje stale, ked je reprodukovany zvuk

odpojil si prislusne suciastky?

Návod je OK, vibrák je spínaný přes tranzistor z PIN43

[tpk]

Mohl bys to nafotit a postnout?

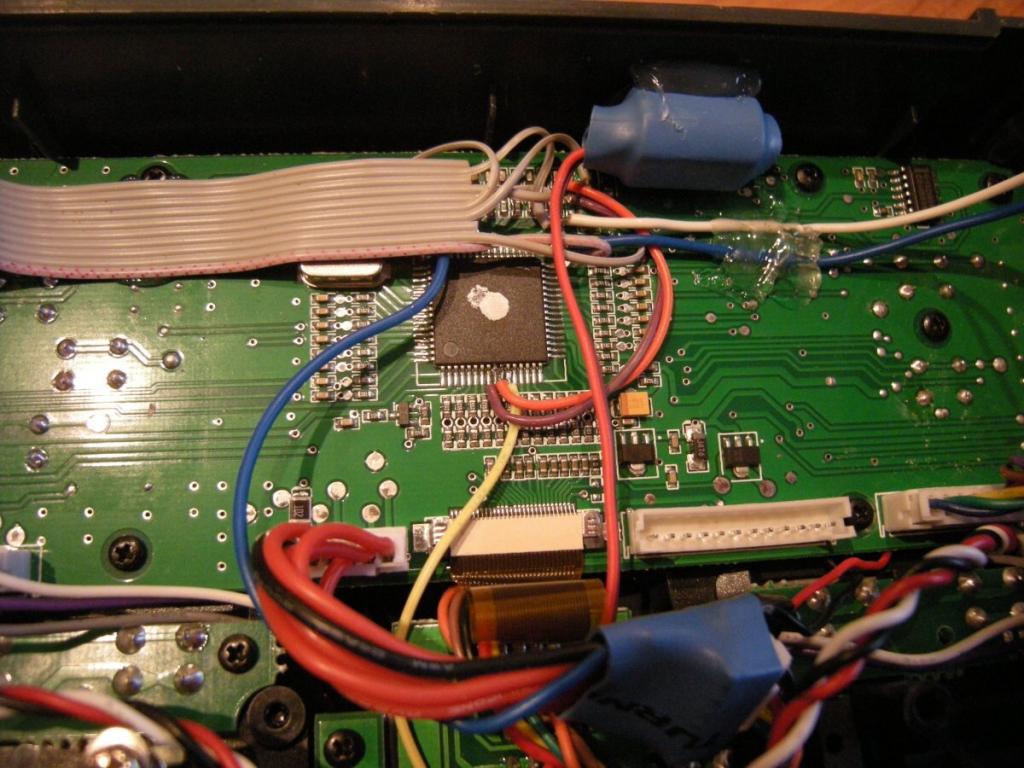

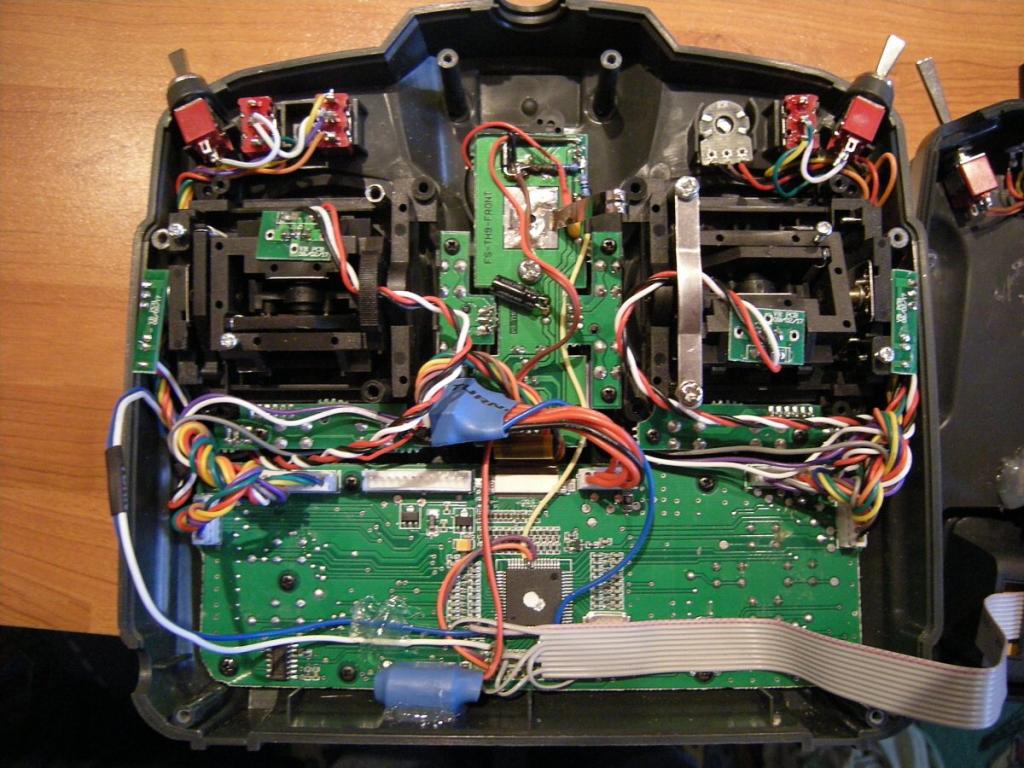

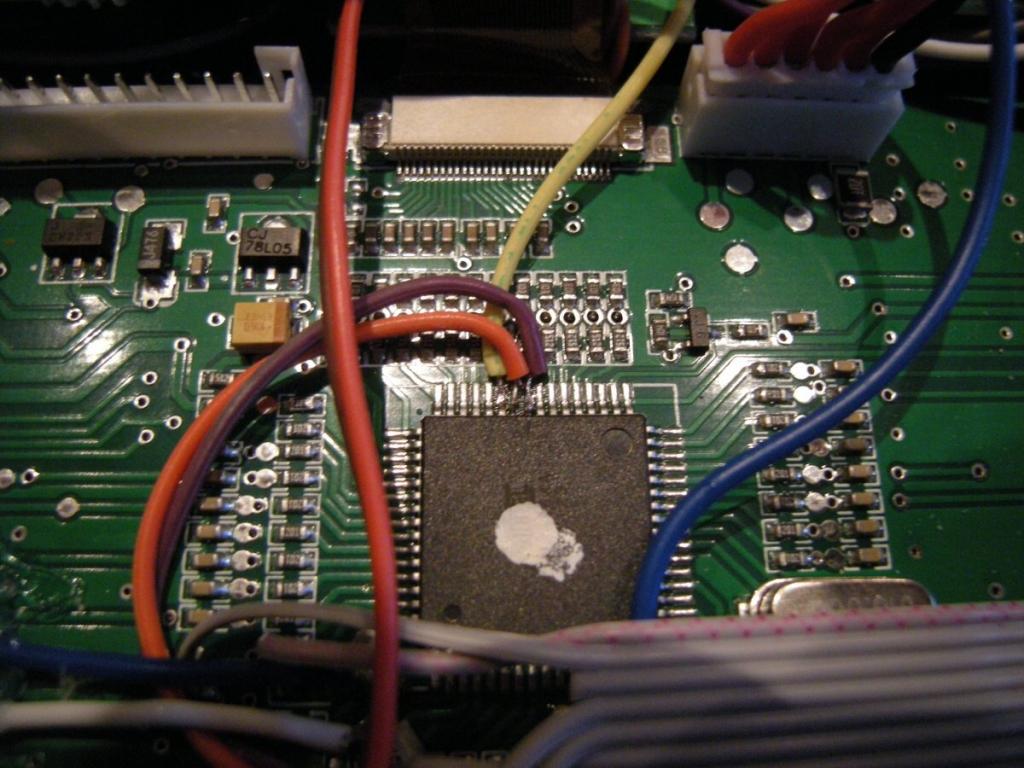

Ahoj, tak přikládám pár fotek zapojení. Více méně jsem všechno překontroloval i po zapojení, takže by to mělo být OK. Cesty jsou proškrábané, hodnoty odporů sedí, dioda je zapojená snad správně, vodič napájený na PIN43. Návod i samotná úprava mě nepřišla moc složitá a proto jsem se do ní pustil sám ač elektronikou nepolíbený, jsem profesí stavař. Motor je použitý ze starého serva. Po zapojení a nahrání FW podporujícího vibrace jsem naprogramoval tlačítko AIL na vibrování a ono nic Zkusil jsem proměřit napětí na vývodech k motoru a je tam pořád 0. Žádný náznak impulzu při přepínání. Nevím jestli jde naměřit nějaká hodnota na pinu 43 a tím překontrolovat funkčnost FW, třeba napětí proti zemi, ale mám jen klasický multimetr. Na tohle by se asi víc hodil oscilometr (tím bohužel nevládnu a ani bych to neuměl). Zatím z toho mám pocit, že nejde signál z pinu43. Podle mě je to tak jednoduchý obvod, že by měl prakticky fungovat i kdyby byla nějaká chybka v zapojení součástek, ale té si nejsem vědom.

Díky za nápady Tomáš

[mijou]

Sak si to vyskusaj.
Na ten zlty vodic od pinu 43 prived 5v a uvidis ci vibruje.
Ano, staci obcajny merak a zmerat ci sa na tom pine objavi 5v po aktivacii vibrovania.

[mhotar]

Vypadá to dobře.
V nastavení rádia jsou ještě položky nastavení vibrace - délka a síla (open9x), nemáš to vypnuté ještě tam?
Potom už zbývá jen měřit a vyzkoušet těch 5V na bázi tranzistoru, s odpojeným pinem 43.

[tpk]

Ahoj, tak jsem to proměřil. Na PINu43 je pořád 0, ale měřil jsem s připojeným žlutým vodičem, je to problé? Na nastevení rádia se podívám. Po připojení +5V na žlutý vodič motorek jede. Tož co teď s tím?? Není to "chyba" FW? Má někdo poslední FW a funguje mu vibrátor?
