Jak jsem stavěl Iona :-)

[graup15]

Možná se to bude někomu hodit:-)
Navíc, teď když je hnusné podzimní počasí, alespoň se modelaří hubou na diskuzi

Ion je myslím dost profláknutý model, který létá fajn a pro takové to domácí kravení rozhodně nezklame.
Tento kousek pro zákazníka z Moravy, byl postaven bez přijímačových baterií .Celý systém jede z UBEC reglu Spin.

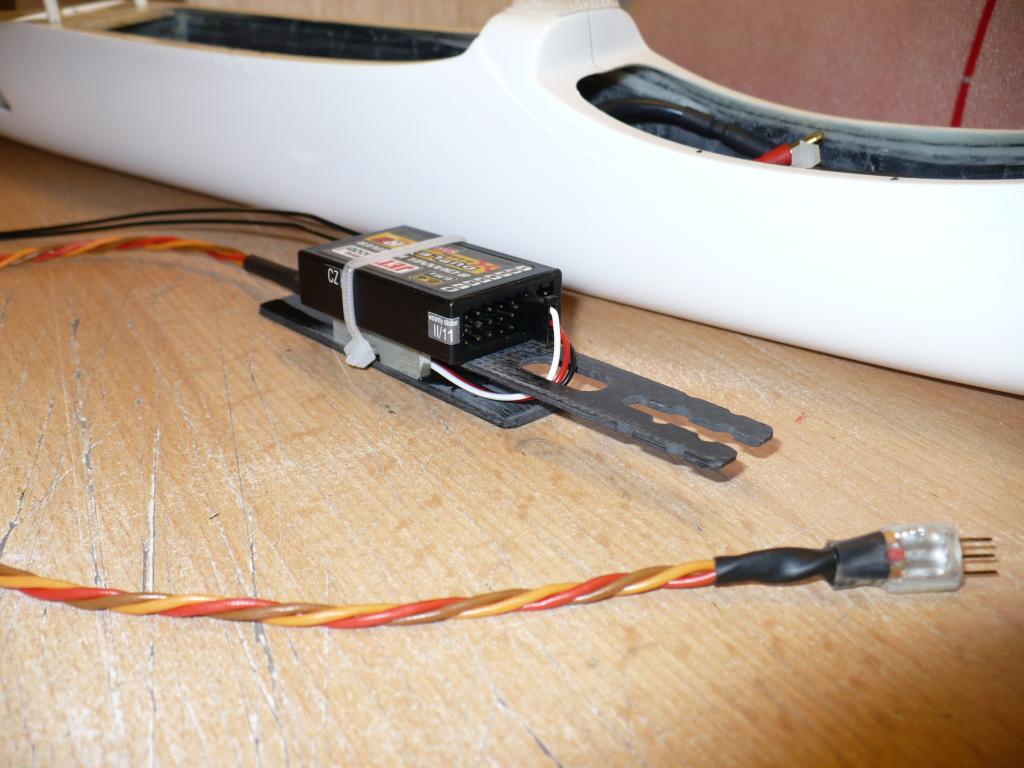

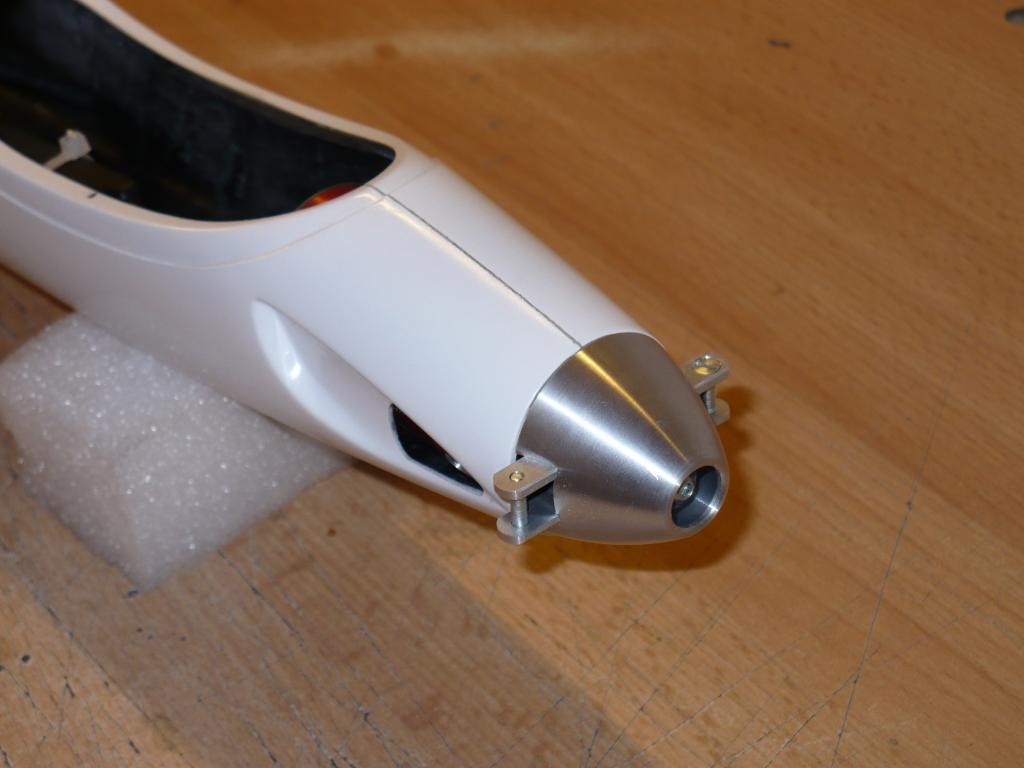

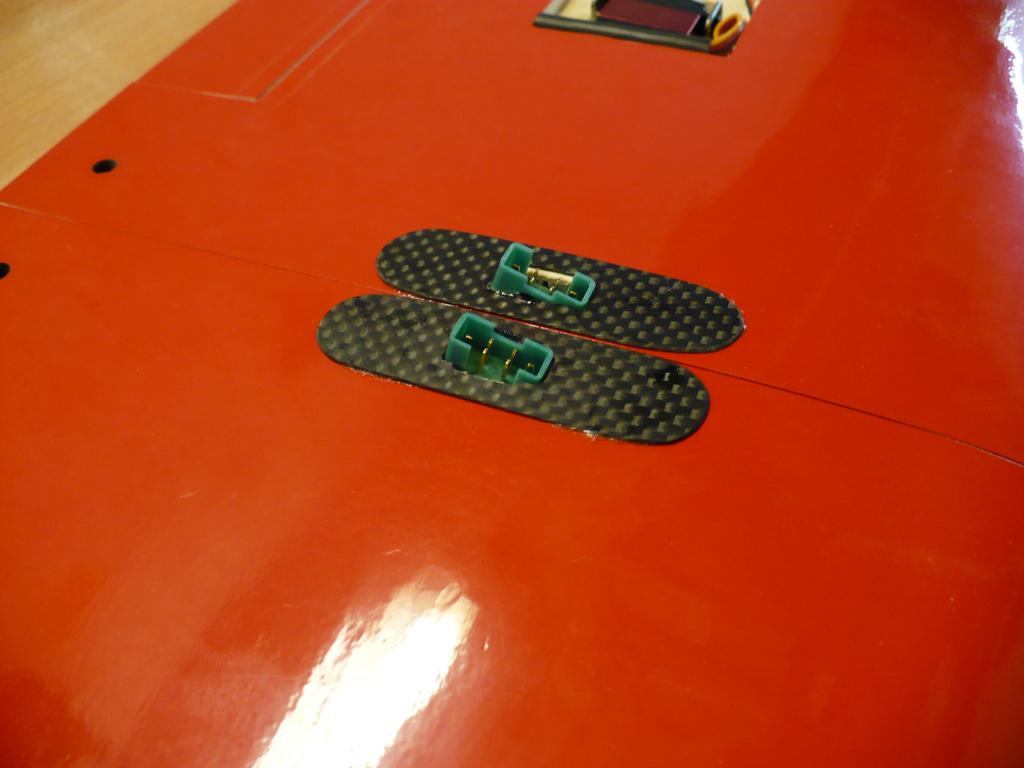

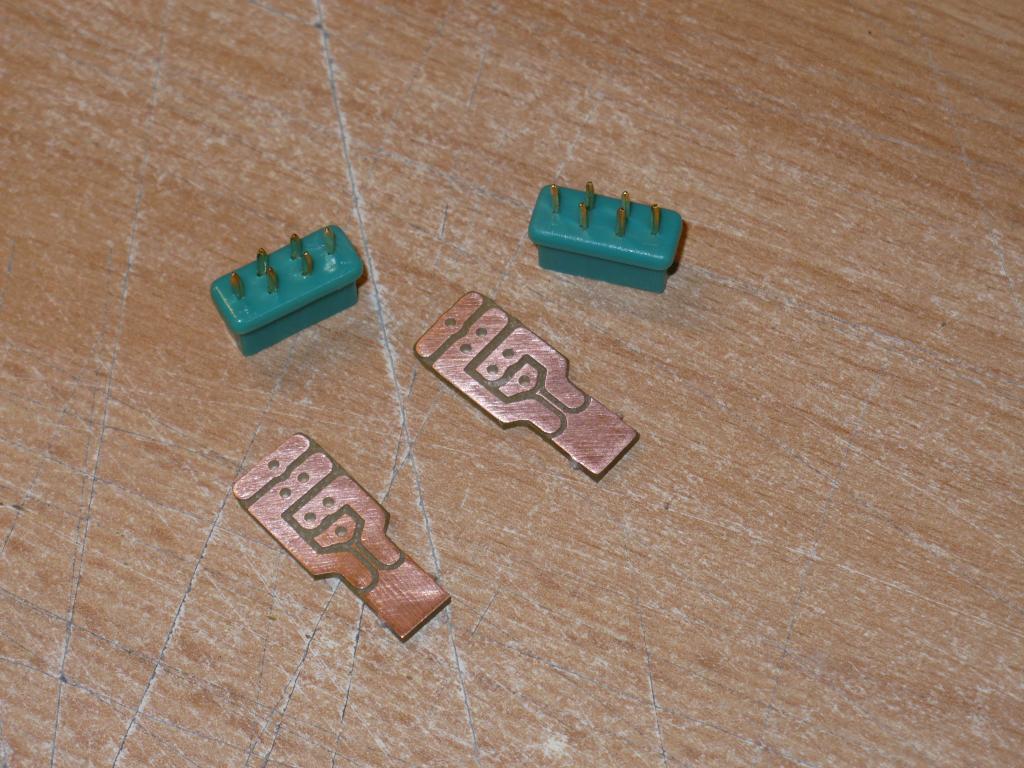

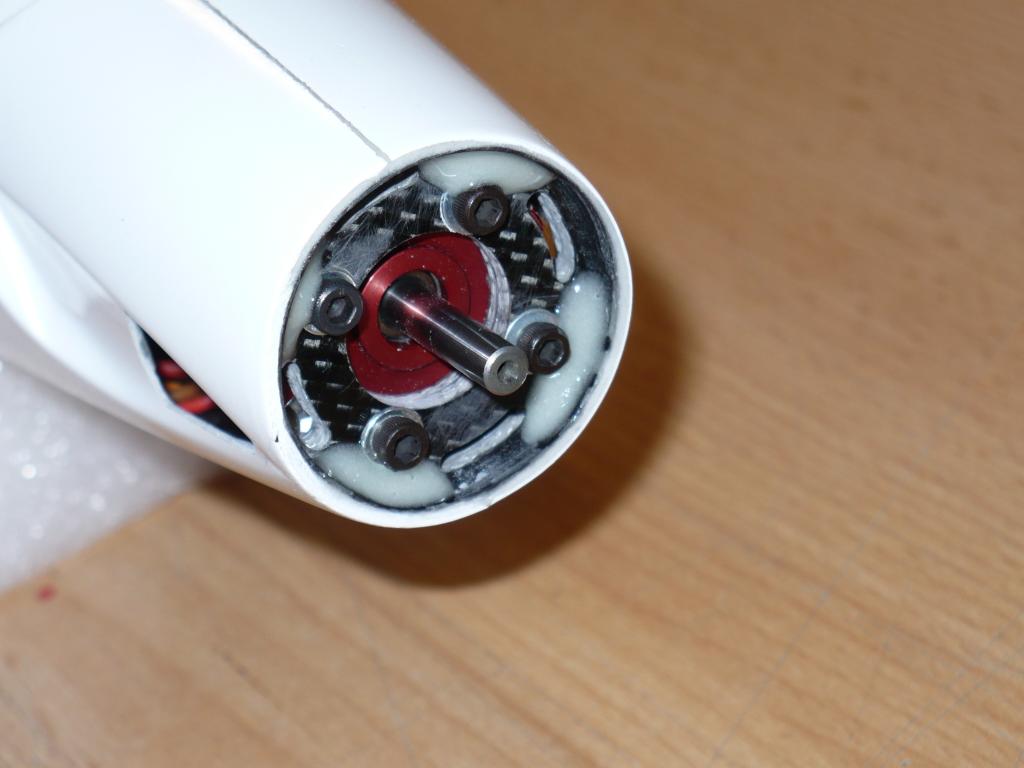

Pohon ...MVVS Redliner, na 4S-2200mAh Lipol. Vrtule CAM Aeronaut 12/9. Serva All MKS. přijímač Jeti.

S čím jsem se (kurňa už podruhé!!) setkal při stavbě. Spojka křídla měla zemědělské vůle. Ale výrobce promptně poslal novou,která po dobroušení na přesno už jde bez vůlí.

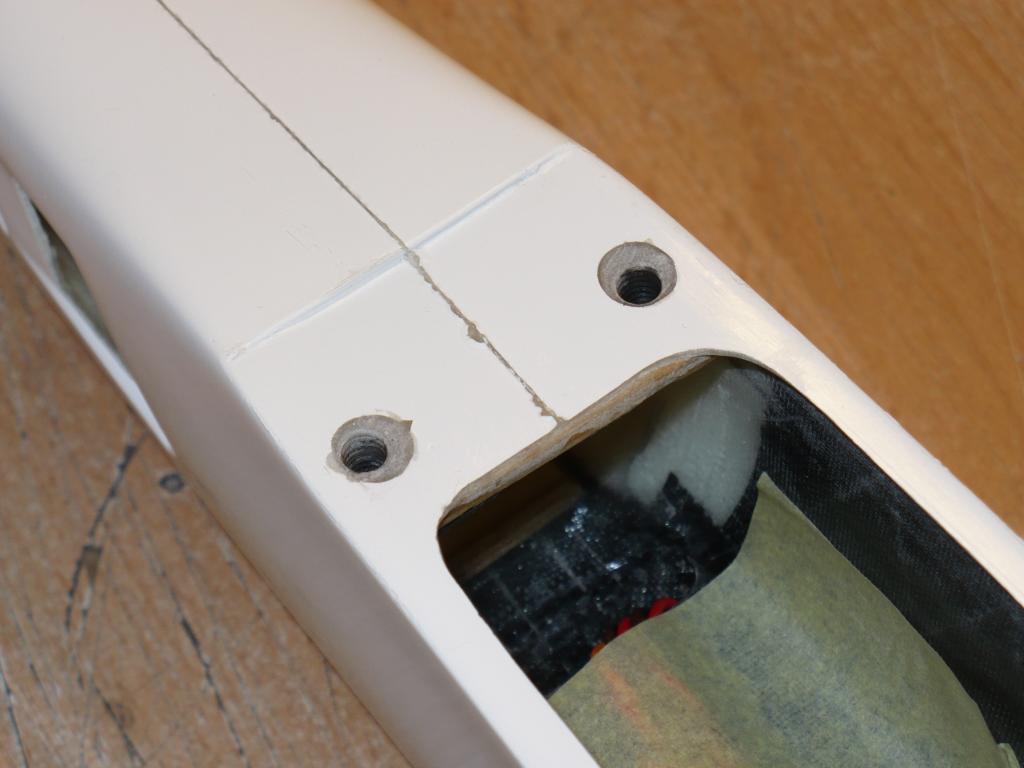

Předvrtané díry pro upevnění křídla, hihi..těsně vedle velebnosti Navíc nějak nerespektují, to, že profil křídla má sestupný úhel. Rozhodně není kolmo k trupu. Tzn, že šrouby aby dosedly kolmo na profil, musí jít do trupu taky pod úhlem!!! Ale to jsou jen maličkosti, které sice zdržují při stavbě, ale jdou lehce vyřešit. V případě děr na šrouby šejdrem, se díry vylejí směsí epoxy a sekané bavlny. Spasuje se křídlo a pod správným úhlem svrtá závit M5. Pak ze spodu se usadí duralové matky M5 a vše zaleje opět epoxy s bavlnou. A je to

[graup15]

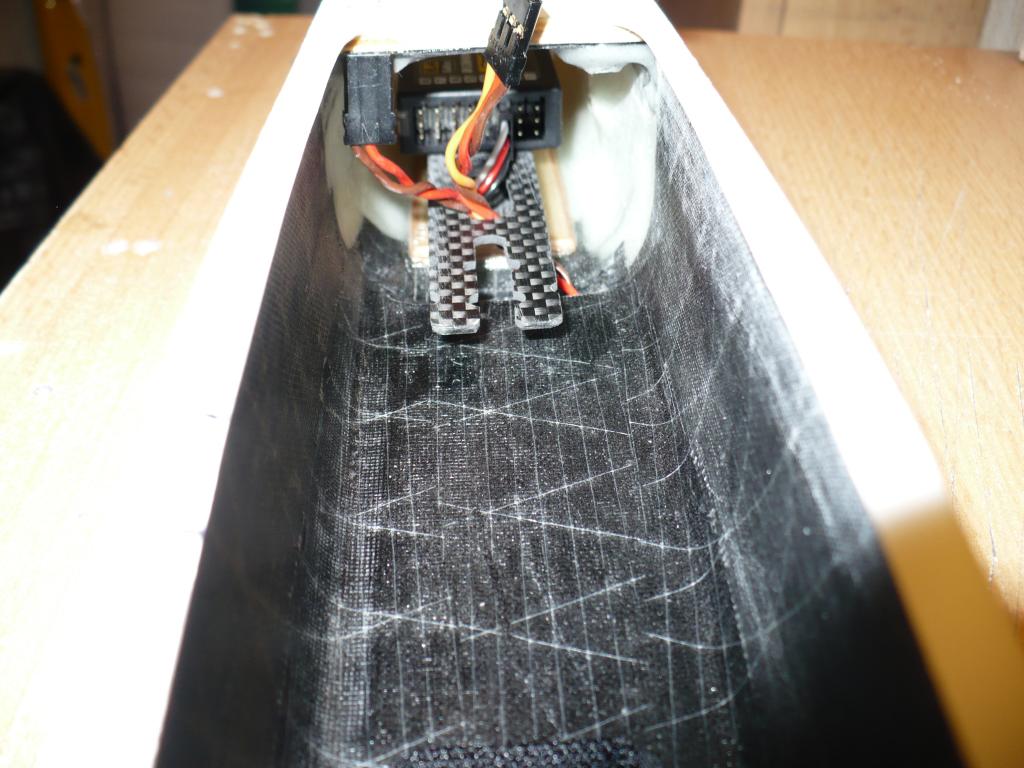

Co se nedá vyfotit, je umístění antén rx. Hluboko v trupu jsou na bocích přilepené trubičky a do nich pak při instalaci přijímače zastrčeny anténky přijímače.

[graup15]

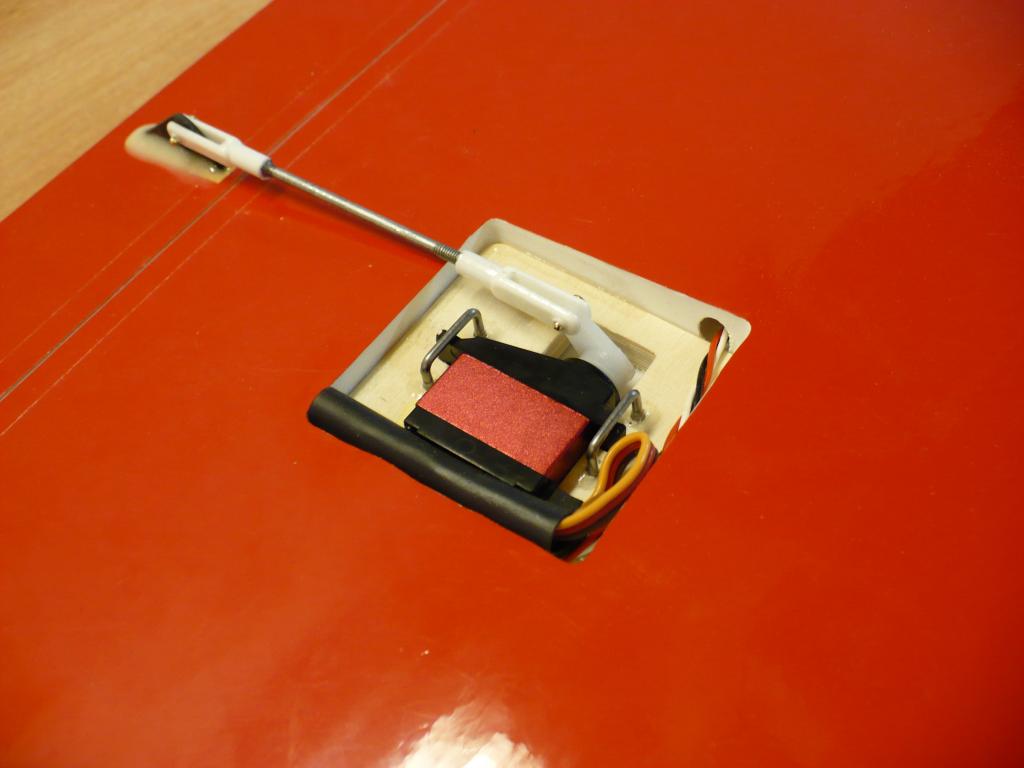

Umístění serva Vop je nejdříve zpevněno podlaminováním uhlíkem a pak ještě 0,8mm překližkou. Je to hlavně kvůli zvednutí tloušťky stěny, pro pozdější zápustné šroubky M2, které drží duralové patky serva.

[graup15]

Výrobce již k MKS servům dodává pěkné překližkové rámečky. Tak proč je nevyužít Servo jde do nich pěkně na těsno. A aby šlo v případě poruchy vyměnit, není lepeno. Jen jsem přez patky serva dal potkúvky z 1,5mm ocelového drátu a tento je již přilepený. Ale v případě nouze jde mírnou silou vytrhnout a pak servo vyměnit.
No a to je vše, víc jsem toho už nestihl nafotit...model je již u majitele.
Dalibor

[palo47svk]

Pekná práce Dalibore. Ale nenapadá ma k čomu je ten modrý a čierny konektor pod motorom
Máš fintu na zavedenie antén do trubičiek hlboko v trupe ? Ja mám na to veľmi jednoduché riešenie Keď bude potrebné, nafotím a pošlem.

Palo

[graup15]

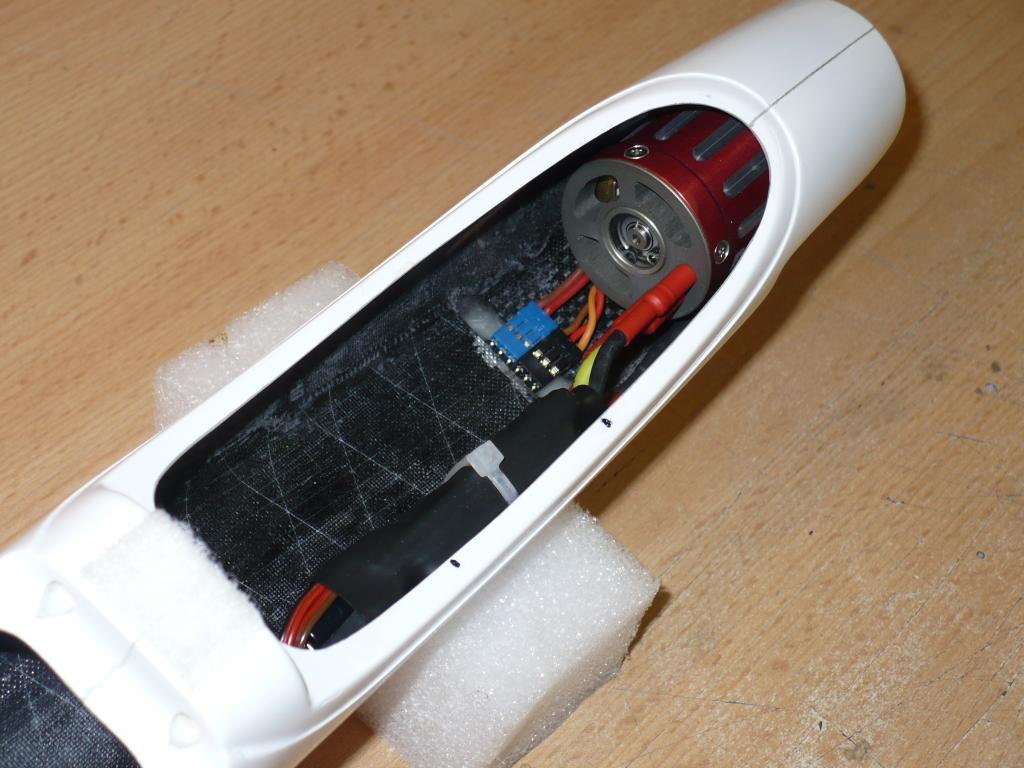

Je to připojení výstupu z reglu. Jeden je plus,minus, signál a druhý pouze paralelka od plus ,minus. Tzn posílení paralelitou. Púvodní kabel zkrácen na minimum. Ideál by byl již dva kabely z reglu, ale to bohužel nejde.
PS...sice nejsem nadšený provozovat model jen na UBEC, ale přání zákazníka je prostě svaté
