Google Sketchup

[dt]

poraďte prosím všechny kruhy a radiusy mě to dělá z rovných čar a né pěkné oblouky

Nedá, dá se jenom změnit počet segmentů.

[imagin]

poraďte prosím
všechny kruhy a radiusy mě to dělá z rovných čar a né pěkné oblouky
co s tím ? dá se s tím neco udělat??

Ahoj,

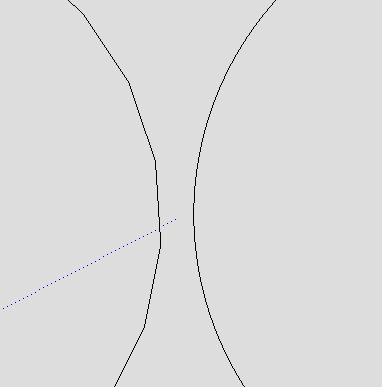

originální nástroj na křivky v SU je nepoužitelný. Používám tento plugin (je i krásně rychlý) a při nastavení dostatečného počtu segmentů zde níže vidíš ten markantní rozdíl. (který je který asi netřeba popisovat )
I při exportu do .dxf a následně převodu do gcodu fréza udělá přesný kruh či výseč atd. Navíc toho umí mnohem víc - dočteš se v infu k pluginu.

[Telemaster]

Ahoj,

originální nástroj na křivky v SU je nepoužitelný. Používám tento plugin (je i krásně rychlý) a při nastavení dostatečného počtu segmentů zde níže vidíš ten markantní rozdíl. (který je který asi netřeba popisovat )
I při exportu do .dxf a následně převodu do gcodu fréza udělá přesný kruh či výseč atd. Navíc toho umí mnohem víc - dočteš se v infu k pluginu.

Ahoj,

přesně tento plugin dlouho hledám . Mám normálně placenou verzi SK 2013. Zkoušel jsem ho z odkazu stáhnout a vložit do pluginů mezi ostatní, ale při otevření SK mi hází tento plugin chybu. Zdá se mi i malá velikost souboru 1kb.
Mohl bych tě poprosit pokud tento plugin máš o zaslání třeba do emailu.

Díky

[imagin]

To Telemaster.
Máš to v SZ.

[Woita]

Ahoj,

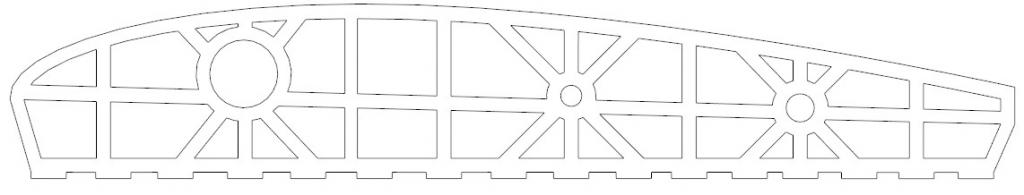

prosím o nakopnutí - mám ve Sketchupu nakteslené žebro, které chci vypálit laserem z plechu. Kreslil jsem to jako obrysové čáry. Pak to vyexportuji jako .dxf a už to může kolega laserovat.

Ale teď k té otázce: Plochy bych asi měl mít vyplněné, aby to byly plochy a ne čáry že? Prosím tedy o radu, jak to obraničenou plochu vyplním?

Děkuji! (Už jsem to v minulosti dělal, ale zaboha teď na to nemůžu přijít...)

[Rosta2]

Ahoj,
prosím o nakopnutí - mám ve Sketchupu nakteslené žebro, které chci vypálit laserem z plechu. Kreslil jsem to jako obrysové čáry. Pak to vyexportuji jako .dxf a už to může kolega laserovat.

Ale teď k té otázce: Plochy bych asi měl mít vyplněné, aby to byly plochy a ne čáry že? Prosím tedy o radu, jak to obraničenou plochu vyplním?

Děkuji! (Už jsem to v minulosti dělal, ale zaboha teď na to nemůžu přijít...)


Kdyby to se pálilo na vodním paprsku, tak je to jedno jeho SW pozná kde má být odskok jak při pálení vnitřních nebo venkovních obrysů. a myslím si, že laser to má stejné. Kdyby se to mělo frézovat, tak venkovní frézování převést do jiné hladiny než je to vnitřní frézování, a nebo jsem to celé špatně pochopil, ohledně těch ploch tedy nevím, které plochy a proč, by měli být vyplněné

[Woita]

Já právě myslel, že podle toho kde je to "vyplněné", ten stroj pozná jak zacházet s šířkou řezu - aby např. vnitřní průměr díry byl průměr a nikoliv průměr mínus šířka řezu.

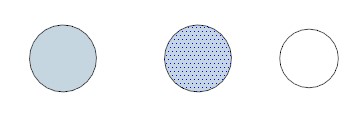

Tou výplní jsem myslel tohle: Např. nakreslím kružnici, a ona se mi hned sama vyplní - udělá se z toho plocha. Tu když označím a zmáčknu delete, tak ta plocha zmizí a mám z toho jen obrys. A dotaz zněl, jak tu plochu vrátit zpět, aby byla opět vyplněná a ne jen obrys:


[Rosta2]

Já právě myslel, že podle toho kde je to "vyplněné", ten stroj pozná jak zacházet s šířkou řezo - aby napč. vnitřní průměr díry byl průměr a nikoliv průmět - šířka řezu.

Tou výplní jsem myslel tohle: Např. nakreslím kružnici, a onase mi hnes dama vyplní - udělá se z toko plocha. Tu když označím a zmáčknu delete, tak ta plocha zmizí a mám, z toho jen obrys. A dotaz zněl, jak tu plochu vrátit zpět, aby byla opět vyplněná a ne jen obrys:


Ve firmě máme vodní paprsek a tam dodám pouze DXF nakreslené v jedné hladině, a mašinka ho vypálí bez problému, ten její SW pozná co je venkovní a co je vnitřní pálení a podle toho si "odskočí" tryska od té nakreslené čáry v tom DXF - buď dovnitř, když se jedná o vnitřní vypálení dílu, nebo ven, když se jedná o venkovní pálení. Čili žádné vyplněné plochy v tom DXF nejsou - pouze jenom čáry v jedné hladině.

[Woita]

Díky, OK, tak snad ten program pro laser je taky takto chytrý. Nechám tedy podklad také jen jako čáry.

... a k tomu vyplňování plochy (když už jí jednou smažu) - jen abych neumřel úplně hloupej - nevíš jak na to? Delete je jednoduchý, ale jak to tam dostat zpátky?

[Woita]

Jo a uměl by Sketchup změřit obsah plochy? To by mi pomohlo pro odhad hmotnosti vytvořeného výrobku...
Aha, koukám - Entity Info.
A jsme zpátky u toho, jak udělat plochu ze spojených křivek

[Rosta2]

Jo a uměl by Sketchup změřit obsah plochy? To by mi pomohlo pro odhad hmotnosti vytvořeného výrobku...

O Sketchup vím, jenom to, že existuje, bohužel.............

[Woita]

I tak díky za rychlou reakci, snad se ještě někdo ozve...

[lipanek]

to, abys plochu dostal zpět, je jednoduché - stačí obtáhnout jednu z čar zamýšlené plochy a plocha se opět vytvoří.

K tomu exportu do DXF. Pokud nebude křivka uzavřená, bude to brát jako pouhou čáru a záleží na použitém CAM, jak si s tím poradí. Pokud jsou všechny prvky uzavřené a je to tak i zamýšlené, umí sám rozeznat, co má frézovat po vnitřní straně a co po vnější. Nejsem přesvědčen, že DXF umí vyexportovat plochu. Ale myslet znamená kulové vědět, takže pokud se ozvě někdo, kdo to bude schopen rozseknout, budu rád. Při mých exportech nikdy žádná plocha nebyla.

Lipánek

[Rosta2]

to, abys plochu dostal zpět, je jednoduché - stačí obtáhnout jednu z čar zamýšlené plochy a plocha se opět vytvoří.

K tomu exportu do DXF. Pokud nebude křivka uzavřená, bude to brát jako pouhou čáru a záleží na použitém CAM, jak si s tím poradí. Pokud jsou všechny prvky uzavřené a je to tak i zamýšlené, umí sám rozeznat, co má frézovat po vnitřní straně a co po vnější. Nejsem přesvědčen, že DXF umí vyexportovat plochu. Ale myslet znamená kulové vědět, takže pokud se ozvě někdo, kdo to bude schopen rozseknout, budu rád. Při mých exportech nikdy žádná plocha nebyla.

Lipánek

Ten SW na tom vodním parsku si poradí i s přerušenou čarou, bude to asi brát jako můstek - někdy i ten "palič" si ty "můstky" doplňuje sám, když je zapotřebí, aby ten drobný díl, co má být vypálený, neskončil na dně vany toho vodního parsku. A vůbec nemusí být to DXF pro ten vodní paprsek seskupené, stejně jako DXF pro CAM, který používám (SheetCam).

[Woita]

to, abys plochu dostal zpět, je jednoduché - stačí obtáhnout jednu z čar zamýšlené plochy a plocha se opět vytvoří.

Pravda, vyzkoušel jsem a maká to. Jednoduché. Ale pro mě je to nepoužitelné. Mám v tom výrobku řadu ostrůvků a jakmile obtáhnu čáru, tak mi vytvoří plochu právě v tom ostrůvku - a to nechci, ten má být právě prázdný a plocha naopak mají být ty cestičky okolo těch ostrůvků.

Dělám to ve Sketchupu 2016. Teď jsem si otevřel starší Sketchup 2013 a tam mám na pravé kliknutí myši v menu "Vytvoř plochu" (česky). Je to nějaký Plugin, ale už si nedokážu vzpomenoiut co to bylo zač a kdejsem ho vzal
