FrSky Taranis - druhé pokračování

[RCStudio]

Ja jsem si jeden takovy udelal primo na tom origo kabliku prave jen diodou a pak uz jen menim zapojemi pinu kvuli fleshu prijimacu nebo Taranise

[Symplex]

Děkuji všem za vysvětlení ofsetu.

[anastazius]

Přijímače řady X se programují přes Smart port a podle popisu na RC Groups viz tento odkaz lze použít běžný adaptér FTDI/232, ale je potřeba si navíc vyrobit kabel s diodou mezi TX a RX, který se připojuje na SPORT konektoru přijímače X8R a v případě, že FTDI adaptér nebude správně napájet přijímač jako se to stalo autorovi toho popisu tak dle toho popisu zajistit externí napájení přijímače třeba přes čtyřčlánek NiMH.

dík za info

pokud to správně chápu, první kabel je převodník pro převod USB-UART a druhý kabel je převodník UART-TTL.
Já mám starší převodník FTD USB na COM. Na straně COM je vstup a výstup seriový signál s napěťovou úrovní -Ucc - +Ucc.
Když jako další kabel připojím převodník RS232 na TTL a na výstupu přidám propojení s diodou mám to co potřebuj?
Jak je to s napěťovými úrovněmi pro signálu S.Port? Je to 5, nebo 3V?

[kitemonkee]

pokud to správně chápu, první kabel je převodník pro převod USB-UART a druhý kabel je převodník UART-TTL.
Já mám starší převodník FTD USB na COM. Na straně COM je vstup a výstup seriový signál s napěťovou úrovní -Ucc - +Ucc.
Když jako další kabel připojím převodník RS232 na TTL a na výstupu přidám propojení s diodou mám to co potřebuj?
Jak je to s napěťovými úrovněmi pro signálu S.Port? Je to 5, nebo 3V?

jako FTDI převodník můžeš použít i nějaké Arduino, Teensy, atd...

[Drondys]

pokud to správně chápu, první kabel je převodník pro převod USB/UART

Ano. Kabel Frsky FrUSB-3 v sobě má převodník USB/UART s výstupem na úrovni RS232 (nikoli TTL).

a druhý kabel je převodník UART/TTL.

Ne. Druhý kabel je Frsky SPC (Smart Port Converter) a obsahuje na plošňáku v podstatě pouze diodu zapojenou dle obrázku viz tento odkaz. Žádný převodník UART/TTL tam není.

Já mám starší převodník FTD USB na COM. Na straně COM je vstup a výstup seriový signál s napěťovou úrovní -Ucc - +Ucc.

To znamená, že i tvůj převodník má výstup na úrovni RS232 tedy podobně jako Frsky kabel FrUSB-3.

Když jako další kabel připojím převodník RS232 na TTL a na výstupu přidám propojení s diodou mám to co potřebuj? Jak je to s napěťovými úrovněmi pro signálu S.Port? Je to 5, nebo 3V?

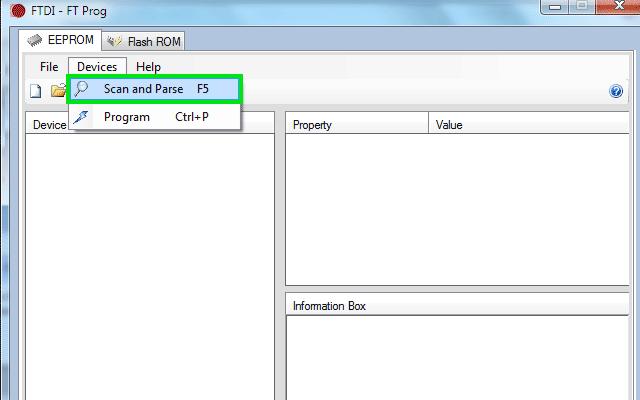

Ne. Žádný převodník RS232 na TTL nepotřebuješ. Frsky Smart port funguje s úrovněmi RS232. Takže použiješ rovnou Rx/Tx z tvého převodníku a zapojíš tam tu diodu. Nicméně je potřeba mít invertovaný signál Rx i Tx už z převodníku USB/UART tj. pomocí utility FT Prog (ke stažení viz tento odkaz) je potřeba nastavit v tom převodníku inverzi Rx a Tx. Nejprve připojit převodník k USB portu počítače a pak v programu FT Prog provést následující kroky viz na obrázcích zeleně zvýrazněné.

[anastazius]

To Drondys

ještě jednou děkuji za vyčerpávající odpověď. Udělám vše podle popisu a zkouknu výstupní signály osciloskopem.

[juraj.jurej]

Aký formát SD karty mám zvoliť pri formátovaní?
Ďakujem

[RCStudio]

Fat32 i ntfs funguji

[juraj.jurej]

Fat32 i ntfs funguji

Je to teda jedno?
Netreba ju pomenovať?
Akú kapacitu max. podporuje?

[RCStudio]

16Gb me fungovala

[juraj.jurej]

Dal som, ako bola origo karta pre istotu.
Názov: TARANIS
Formát: Fat

16GB- To je super. bude s Taranisu dobrý audio prehrávač na pole.

[Drondys]

Dal som, ako bola origo karta pre istotu.
Názov: TARANIS
Formát: Fat

16GB- To je super. bude s Taranisu dobrý audio prehrávač na pole.

Pokud jsem zformátoval SD kartu jen na FAT tak nebyla viditelná větší velikost než jen 2GB i když měla SD karta větší kapacitu. Pokud máš třeba SD kartu 16 GB a chceš tu velikost využít pak bys měl jako formát zvolit minimálně FAT32.

[juraj.jurej]

Pokud jsem zformátoval SD kartu jen na FAT tak nebyla viditelná větší velikost než jen 2GB i když měla SD karta větší kapacitu. Pokud máš třeba SD kartu 16 GB a chceš tu velikost využít pak bys měl jako formát zvolit minimálně FAT32.

Nie dal som tam 2 GB (našiel som doma) nakoľko tam bola 1 GB. Kupovaný Taranis cca pred 10 dňami? (oranž. podsvietenie 2015)
Všetko ide.
Ak budem potrebovať väčšiu dám formát Fat 32 alebo NTFS. Išlo my len o čo naj. kompatibilitu, aby to nemrzlo a podobne.

[anastazius]

Ano. Kabel Frsky FrUSB-3 v sobě má převodník USB/UART s výstupem na úrovni RS232 (nikoli TTL).
.

To co jsem našel v šuplíku má jeden IO s převodem USB/TTL a druhý IO s nábojovou pumpou TTL/RS232 s napěťovou úrovní -10V +10V. Co tomu řekne vstup/výstup S.Portu ?

[juraj.jurej]

Mám USBASP programer (pôvodne na Turnigy 9XR) ten bi sa nedal využiť na Update X8R?
