 Předmět příspěvku: WP-23 po 46 letech
PříspěvekNapsal: sob 01.06.2024 14:54
Celkem nový uživatel
Celkem nový uživatel

Registrován: 26.3.2019
Příspěvky: 76
Příloha:
Cívky a tlumivky pro WP-23.jpg
Cívky a tlumivky pro WP-23.jpg
[ 53.46 KiB | Zobrazeno 1333 krát ]

Zdravím,
jak jsem uvedl ve vláknu o MF Trafech, založil jsem toto nové vlákno o stavbě WP-23 po 46 letech. Než přijdou objednané DPS využil jsem čas na proměření sady součástek a navinutí všech cívek a tlumivek (viz.obr.).
Při proměřování tranzistorů jsem narazil na první možný problém. Jeden z tranzistorů KF524 do přijímače má zesílení jen kolem 19. Katalog Testy uvádí zesílení tohoto tranzistoru mezi 67 až 220. Sice ho mohu použít na pozici T2 v přijímači, kde podle návodu má být tranzistor KF524 s nejmenším zesílením, ale není těch 19 přece jen trochu málo, Antone Pavloviči? Nebo je to na této pozici jedno, jaké má tranzistor zesílení ?


Přílohy:
TX WP-23 pohled ze starny plošných spojů (obrácený obraz).png
TX WP-23 pohled ze starny plošných spojů (obrácený obraz).png
[ 101.24 KiB | Zobrazeno 1316 krát ]

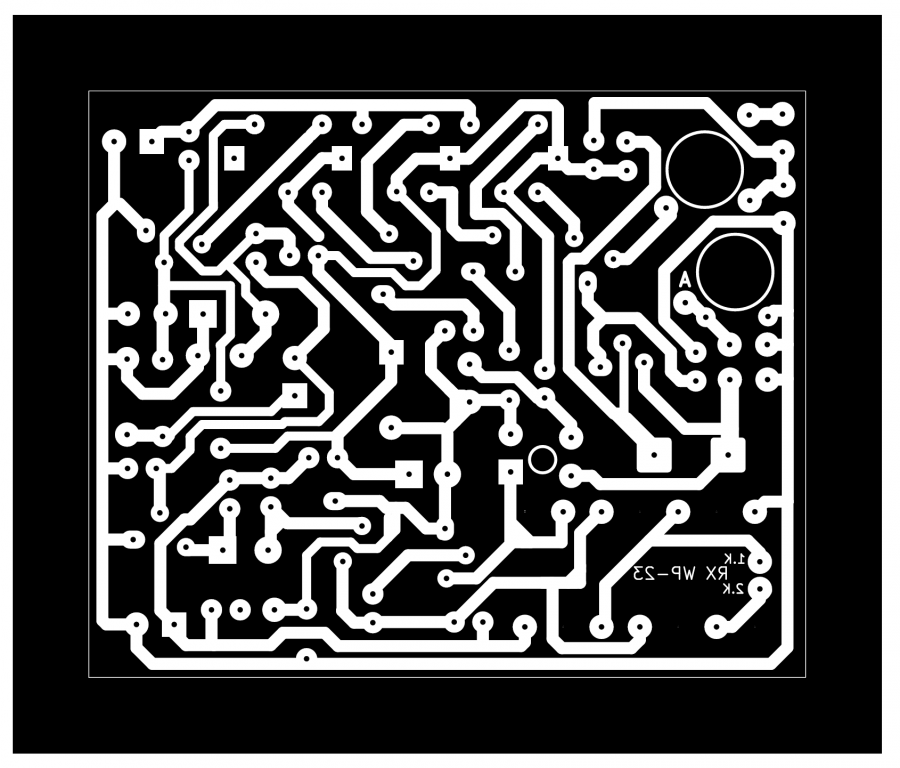

RX WP-23 pohled na stranu plošných spojů (obrácený obraz).png
RX WP-23 pohled na stranu plošných spojů (obrácený obraz).png
[ 183.74 KiB | Zobrazeno 1316 krát ]

Nahoru
 Profil


 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: sob 01.06.2024 18:02
Mazák
Mazák
Uživatelský avatar

Registrován: 23.4.2010
Příspěvky: 10572
Bydliště: Nový Bydžov ČR
Obrázky: 14
A nemáš jinej? 3 x míň, než říká katalog je dost divný.


Nahoru
 Profil Soukromé album {RCalbum.cz}

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: sob 01.06.2024 19:20
Celkem nový uživatel
Celkem nový uživatel

Registrován: 26.3.2019
Příspěvky: 76
Taky mě to při padalo divné. Tak koupím po neděli dva, tři nové kousky a uvidím, snad budu mít větší štěstí.


Nahoru
 Profil

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: sob 01.06.2024 20:52
Zkušený debatér
Zkušený debatér

Registrován: 30.4.2003
Příspěvky: 226
Bydliště: Mníšek pod Alpou
WP27 ma muj otec rozestavenou uz asi 50 let. Dokonce ma nekde i krizove ovladace. I ty tranzistory by se nasly. Ve vysledku mu to chodilo, jen to nikdy nedal do plechove krabice.


Nahoru
 Profil

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: sob 01.06.2024 22:01
Mecenáš serveru
Mecenáš serveru
Uživatelský avatar

Registrován: 9.2.2010
Příspěvky: 6954
Bydliště: Žilina, SK
Obrázky: 15
Já tam dal KF125 a 124 a h21 jsem jim neměřil. Stejně jsem schrastil jen ty 4 potřebné kusy, takže i kdybych měřil, tak by nebylo z čeho vybírat. A to, že pouzdra byla plastová mi celkem vyhovovalo, kovová bych musel v těsné stojaré montáži izolovat bužírkama, navíc vývod S se stejně cvakal a nakonec by zabrali víc místa než ta plastová. Ja i ty KC-éčka dal 147, pouze ten vybíjecí tranzitor kondenzátoru, který nuluje rámec jsem ponechal kovový KC507.

_________________
Neviem byť stručný :(, ale mnohé myšlienky sa dvoma slovami povedať nedajú :)


Naposledy upravil VTjr dne sob 01.06.2024 22:08, celkově upraveno 1

Nahoru
 Profil Soukromé album

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: sob 01.06.2024 22:05
Mecenáš serveru
Mecenáš serveru
Uživatelský avatar

Registrován: 9.2.2010
Příspěvky: 6954
Bydliště: Žilina, SK
Obrázky: 15
warhawk píše:
WP27

WP27 8O tu neznám, snad WP75 nazvaný Digipilot-7, to byl 7-kanál publikovaný v Modeláři panem Valentou asi rok po WP23. :wink:

_________________
Neviem byť stručný :(, ale mnohé myšlienky sa dvoma slovami povedať nedajú :)


Nahoru
 Profil Soukromé album

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: sob 01.06.2024 22:15
Mecenáš serveru
Mecenáš serveru
Uživatelský avatar

Registrován: 9.2.2010
Příspěvky: 6954
Bydliště: Žilina, SK
Obrázky: 15
Honza323 píše:
Taky mě to při padalo divné. Tak koupím po neděli dva, tři nové kousky a uvidím, snad budu mít větší štěstí.

Ono taky záleží jak a čím jsi to proměřoval. Tranzistory jsou z prinipu velmi nelineární a v konstrukčnim katalogu jsou vždy uvedeny i konkrétní podminky za jakých jsou parametry naměřeny. Pokud jsou jiné, tak i naměřena hodnota se může lišit. Třeba nějaký běžny levný multimetr to měři nesprávně. :roll:

_________________
Neviem byť stručný :(, ale mnohé myšlienky sa dvoma slovami povedať nedajú :)


Nahoru
 Profil Soukromé album

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: sob 01.06.2024 22:30
Celkem nový uživatel
Celkem nový uživatel

Registrován: 26.3.2019
Příspěvky: 76
Měřil jsem to testerem DT93A, má na měření h21e přímo zásuvku, jak pro PNP, tak i pro NPN, kolik stál si nepamatuju, mám ho již řadu let.
Ale v tom to asi nebude, KF524 jsou tam celkem tři, a u dvou jsem naměřil Betu kolem 100 a ten třetí právě takhle "ulítl".
No nic, jen mně napadlo, jestli to malé zesílení může na té pozici T2 nějak vadit, je to ten tranzistor v oscilátoru.
Ale není zas takový problém koupit pár nových kousků a vybrat nějaký, který je v normě. To poštovné je dnes dražší než samotný nákup.


Nahoru
 Profil

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: ned 02.06.2024 14:06
Mazák
Mazák

Registrován: 7.5.2015
Příspěvky: 7600
Bydliště: ČR
Obrázky: 8
@Honza323 Na pozici oscilátoru (zvětšením vazby a nastavením pracovního bodu) lze rozkmitat i tranzistor betou (h21e) 15. Nedělal bych to. Je s ním něco principiálně špatně. Než koupíš nový KF524 (nebo KF525, nebo jejich plastové verze KF124 KF125) zkus tam dát libovolný velikostí vhodný NPN křemík. Klidně i nějaký KC. Já je měl v kodéru vysílače, a dokud jsem jim bázi a kolektor nezablokoval keramikou cca 10pF tak mi divoce kmitaly někde nad 200MHz. On ten můj vysílač (na 27MHz) neměl plechovou, ale celodřevěnou skříňku.


Nahoru
 Profil Soukromé album

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: ned 02.06.2024 16:57
Celkem nový uživatel
Celkem nový uživatel

Registrován: 26.3.2019
Příspěvky: 76
Příloha:
Křížový ovladač Futaba z FC-28.jpg
Křížový ovladač Futaba z FC-28.jpg
[ 49.61 KiB | Zobrazeno 758 krát ]

@guchar - Souhlas, do toho se pouštět nebudu, raději koupím nový kousek(ky). Ty plastový verze už nemůžu použít, plošný spoj mám navržený na drátové kovové (pájecí plošky jsou do trojúhelníku a abych se mezi protáhl spojkami , musel jsem je někdy trochu víc rozevřít), navíc ty ploché a poměrně široké nohy KF124/125 se mi moc nelíbí, drátek bude přizpůsobivější.
Já vím, je tu jiný problém s kovovými pouzdry a s nutností jejich odizolování od ostatních součástek, ale protože jsem 5 x KA501 nahradil jedinou zenerovou diodou 3,6V, tak mám na DPS trochu místa navíc.
A jak už jsem dříve poznamenal, toto stavím jen tak pro radost, ne že bych vážně uvažoval s tím létat.
Přikládám foto dalšího dílu, který jsem upravil pro následné použití ve WP-23 - ten mě zbyl po FC-28 a vlastně kvůli němu jsem začal ze stavbou, to je na hlavu, co ? Já vím, že u Futaby se již třesou strachy..........


Nahoru
 Profil

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: ned 02.06.2024 17:48
Mazák
Mazák
Uživatelský avatar

Registrován: 23.4.2010
Příspěvky: 10572
Bydliště: Nový Bydžov ČR
Obrázky: 14
Abys neměl problém s kodéremWP23, co byl dělanej na potenciometry s dráhou 270 stupňů. U nich se počítqlo s tím, že se bude používat jen malý úsek dráhy. Futaba má zcela určitě potenciometry s dráhou jen 120 stupňů a dráha se využívá skoro celá.
Před časem jsem předělával starý rádio s potenciometrama Tesla TP280 (270 stupňů) na 2,4GHz a dával jsem tam počítačovej kodér od Miloše Zajíce. V něm je volba 270/120 stupňů a pokud nebyl nastaven správný údaj tak kodér nechodil vůbec a nebo po překročení rozsahu kanál impulzu 800-2200ms se zjančily následný kanály.
Tak abys neryl zemegulu nebo podobně.


Nahoru
 Profil Soukromé album {RCalbum.cz}

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: ned 02.06.2024 18:32
Celkem nový uživatel
Celkem nový uživatel

Registrován: 26.3.2019
Příspěvky: 76
@Celeron - Tak jsi mně donutil jeden potenciometr z ovladače vymontovat, je to potenciometr 5k ohmů a otáčí se z jedné krajní polohy do druhé o 220°. Myslíš , že by to mohl být problém?


Nahoru
 Profil

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: ned 02.06.2024 18:51
Zkušený debatér
Zkušený debatér

Registrován: 30.4.2003
Příspěvky: 226
Bydliště: Mníšek pod Alpou
VTjr píše:
WP27 8O tu neznám, snad WP75 nazvaný Digipilot-7, to byl 7-kanál publikovaný v Modeláři panem Valentou asi rok po WP23. :wink:

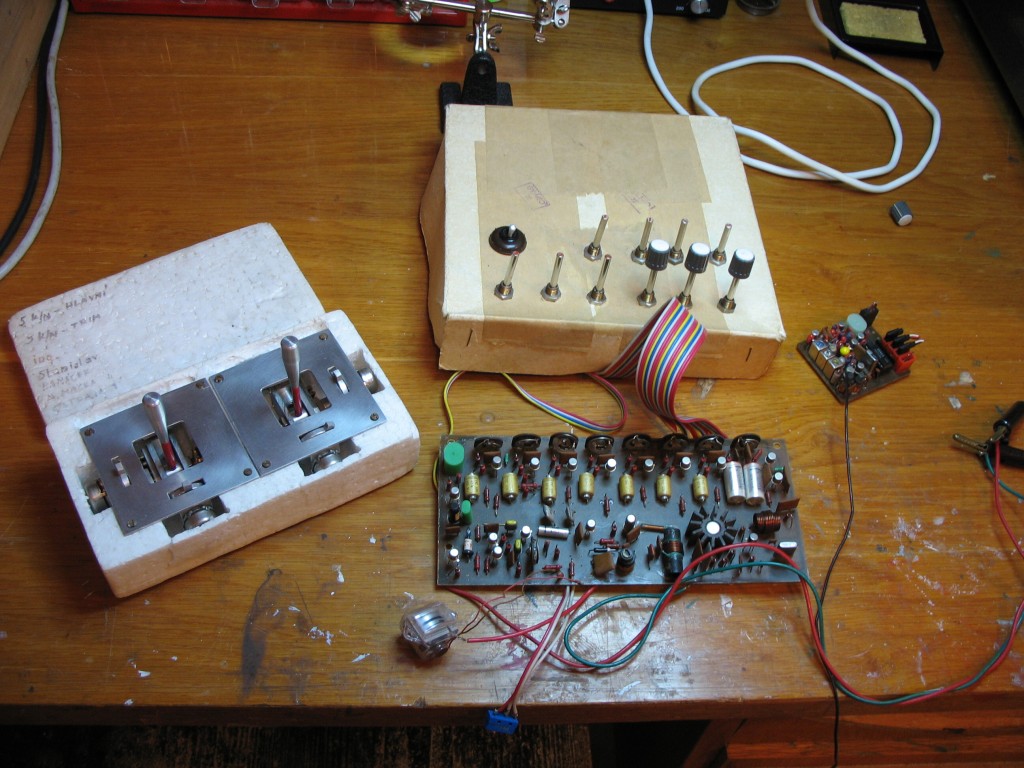

Je dost možné, že to mam pomíchané. Žil jsem v představě, že se jedná o WP27. Jedná se opravdu o sedmikanál.


Přílohy:
[ 213.29 KiB | Zobrazeno 721 krát ]

[ 161.37 KiB | Zobrazeno 721 krát ]

[ 147.3 KiB | Zobrazeno 721 krát ]

[ 182.23 KiB | Zobrazeno 721 krát ]

[ 154.75 KiB | Zobrazeno 721 krát ]

[ 278.27 KiB | Zobrazeno 721 krát ]

Nahoru
 Profil

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: ned 02.06.2024 19:12
Celkem nový uživatel
Celkem nový uživatel

Registrován: 26.3.2019
Příspěvky: 76
@Celeron - Ještě dodatečně doplňuji odhad využití dráhy potenciometru v tom ovladači - cca 25° vlevo i vpravo, tedy celkem nějakých max.50°.

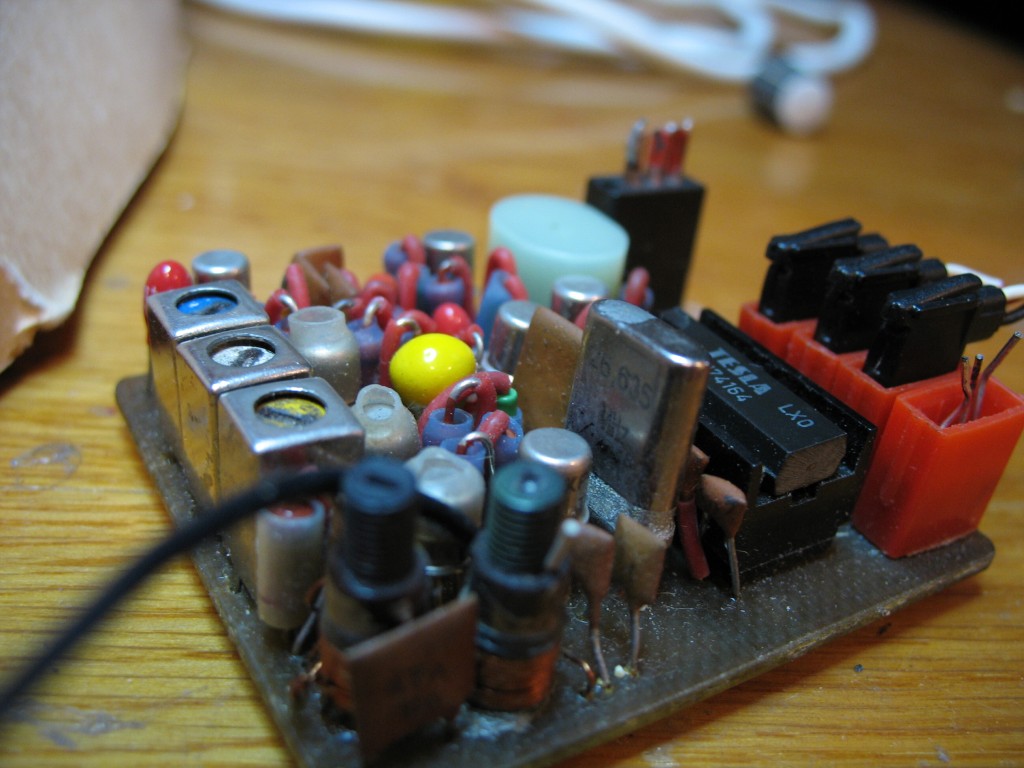

@warhawk - pěkná práce. V tom přijímači je místo černé mezule modrá, asi to opravdu funguje s kde čím. Už se nemůžu dočkat, až dorazí DPSky a začnu pájet, a to jsem si to původně plánoval na příští zimu.


Nahoru
 Profil

 Předmět příspěvku: Re: WP-23 po 46 letech
PříspěvekNapsal: ned 02.06.2024 20:07
Mazák
Mazák
Uživatelský avatar

Registrován: 23.4.2010
Příspěvky: 10572
Bydliště: Nový Bydžov ČR
Obrázky: 14
Honza323 píše:
@Celeron - Tak jsi mně donutil jeden potenciometr z ovladače vymontovat, je to potenciometr 5k ohmů a otáčí se z jedné krajní polohy do druhé o 220°. Myslíš , že by to mohl být problém?

Nevím, je to někde uprostřed obou rozsahů, co jsem psal. Problém se Zajícem jsem ti popsal.
Možná ti bude stačit natočit poťák knyplu víc od středu na jednu, nebo druhou stranu, měl by se změnit rozsah výchylky kolem středu 1,5 ms. Nebo si pohrát s RC členem mezi poťákem a bází trandu následujícího kanálu.
Já bych osadil jen první dva trandy multivibrátoru rámce 20 ms a jeden trand z ním a odzkoušel ten rozsah a pak dopájel další kanály. Kvůli "ochraně" plošáků při změnách. Jo a vyvaruj se papíráků trimrů, TP040. Já dával všude keramický TP110. Kondíky v časových konstantách tenkrát TC235, dnes bych šáhnul po TC205-TC206. ES Ostrava je stále dělá. Keramiku do VF dílu matroš NP0 a do Pí článku na víc než 50V.
