Malý stojánek na vrtačku (Dremel apod.) - vlastní výroba

[Kuta33]

Ju, to mně taky napadlo ale zdvih a tím i dolní úvrať by se daly nastavovat jen v krocích daných těmi kolíky. Teď to jde zcela "analogově"

Když bude kolík jeden, půjde nastavit v krocích po 360° (44 mm výškově), dva kolíky po 180° (22 mm), tři kolíky po 120° (14,7 mm)atd. Kolík může být jeden a přizpůsobit počet protilehlých děr. Spodní doraz bude stejně lepší a přesnější aretovat objímkou na vodící tyči.

K pružině - co kdyby se na kladku navíjelo pouze lanko, přes další kladku nad hlavní deskou a pružina byla schovaná za deskou ? Nemusela by se navíjet kolem kladky, při výběru a ladění správné pružiny by jsi nebyl tak moc omezen jejím průměrem a délkou.

[jozefbb]

Nie je to len mrhanie casom? Pri spomenutych materialoch nedosiahnes ani nahodou tuto kvalitu./ drevo , pla/
http://www.rr-naradi.cz/stojan-na-vrtac ... 43mm-extol

[Amper]

Vzhledem k tomu ze prakticky identicky drzak mam jsem presvedceny ze ten od Jyrryho bude chodit o rad lepe. Samozrejme ze nebude tak pevny ale pro dremel to staci. A pojezd po LMkach (I z ciny) se sroubem bude zasadne presnejsi/jemnejsi nez kdyz se pakou pretahujes s perem jako blazen a jezdi to kluznych loziscich (aspon ten muj teda vypada ze ma kluzny)

O penosti smerem do strany ani nemluve, to na te jedne tyci vakla dost.

[Golfista]

Vzhledem k tomu ze prakticky identicky drzak mam jsem presvedceny ze ten od Jyrryho bude chodit o rad lepe.

Přesně tak. Konstrukce se mi líbí, jenom škoda že jirry to nemůže udělat z duralu. Ne že by to mělo nějaký význam. Jde jenom o pocit...

jirry: kolik těch stojánků plánuješ dělat???

[jyrry]

... nedosiahnes ani nahodou tuto kvalitu./ drevo , pla/
http://www.rr-naradi.cz/stojan-na-vrtac ... 43mm-extol

No... kvalita a Extol mi k sobe zrovna moc nejde a mam sve zkusenosti a mineni o tech jednotrubkovych stojanech (viz. Amper).
A mimo jine ucim se tim modelovat ve 3D se smysluplnym vysledkem, ne na blbostech do kuchyne ci na WC
Navic - hraju si, chci ten stojanek svuj... Az se bude vaklat nebo pruzit, muzu nadavat jen a jen sobe

[jyrry]

... jirry: kolik těch stojánků plánuješ dělat???

Kdyz to bude za neco stat tak pocet bude podle potreby

[jyrry]

... K pružině - co kdyby se na kladku navíjelo pouze lanko...

Ju, postupný vývoj k tomu třeba dospěje. Uvidím při zkouškách jak se to bude všechno chovat.
Jeden ze zvažovaných principů posuvu bylo i lanko ovinuté kolem kladky (místo toho ozubení); k tomu jsem ale pružinu nedomýšlel.

Vypadá to že pokud to pošta nezazdí, budu mít zítra spravenou tiskárnu a dám se do prototypu i fyzicky.

[Lark]

Taky si myslím, že s vůlí by to provedení mělo být podstatně přesnější než ten Extol, i když ta tuhost se asi srovnávat nedá, ale pro Dremel by mohla taky vyhovovat. Jen mi připadá, že si to s tím navíjením pružiny zbytečně komplikuješ.

[jyrry]

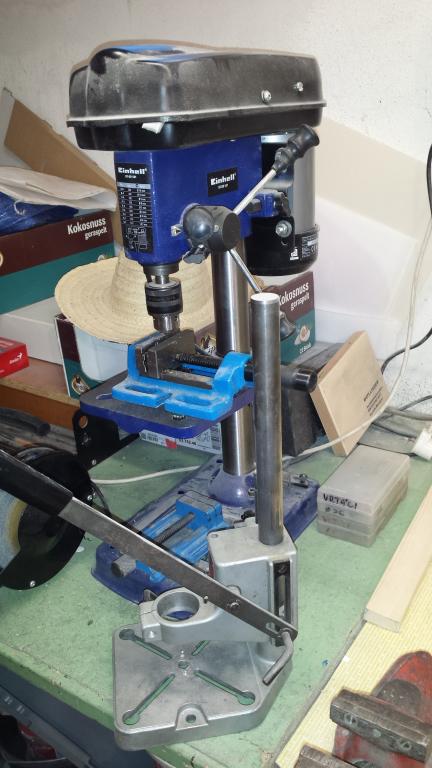

... mam sve zkusenosti a mineni o tech jednotrubkovych stojanech ...

Kromě toho:

A ta jeho tuhost... no... diskutabilní když uvážím že to má být pro vrtáky do 10mm.

[jyrry]

... Jen mi připadá, že si to s tím navíjením pružiny zbytečně komplikuješ.

No, třeba ju ale líbí se mi to
Jinak - pružina působí na stále stejném ramenu a při její dostatečné délce je pak průběh vyvozeného momentu téměř lineární. Na páce má rameno "sinusový" průmět ve směru tahu v závislosti na úhlu otočení a tím se nelineárně mění i ten moment. A kromě toho - při jednom radiánu otočení jde průmět ramena do nuly...
Ta kladka navíc nemusí mít kruhový bokorys, jejím vhodným tvarem ala vačka mohu moment v celé půlotočce udělat prakticky konstantní...

[Lark]

A nejdeš na to už trochu moc vědecky? Navíc já jsem ti žádnou páku nenavrhoval. Můj návrh je, prostě celý suport i s vrtačkou jenom pověsit na pružinu. Nic víc. Ladit nějakou vačku, aby se kompenzovala změna tahu pružiny s jejím napnutím už mi ale připadá zvrácené. Pokud ale mermomocí chceš stejný vratný tah, bez ohledu na polohu, tak zavěs suport na lanko, přes kladku umístěnou nahoře a na opačný konec dej závaží podle požadované vratné síly. Pak to bude ideální.
Jinak to že se snažíš od začátku modelovat užitečné věci a učíš se při to konstruovat v 3D ti naprosto schvaluju. Nějaké suché a bezhlavé učení nemá smysl, protože to brzy omrzí.

[jyrry]

... prostě celý suport i s vrtačkou jenom pověsit na pružinu...

No.. to by bylo sice mnohem jednodušší ale ten závěs pružiny by se nejspíš musel pohybovat s přestavováním výšky - celkový rozsah pohybu je nějakých 125mm ale pracovní zdvih jen asi 40mm... To by v dolních polohách ta pružina táhla jako ďas a v horních by jen tak tak držela.
Ale já to jednoduché mít nemusím a vačka není vědecká, automaty na vačky se u nás ve fabrice vyhazovaly celkem nedávno, necelých 20 roků tomu nazad
Závaží je ovšem brutal oldies nebo outlet, to mně fakt nenapadlo

P.S. Hraju si, cíl není stavebnice stojanu na vrtačku, baví mně to tvoření, ladění konstrukce... I ta cesta je zábavou.

P.P.S. Napadl mně i buben s torzní pružinou z nějakého auta na klíček ale to se už asi nesežene...

[Lark]

Nevím co máš proti závaží? Pokud vím tak u vřeteníků se používají na vyvážení dodnes.

[jyrry]

Jen abych pak nemusil platit patentové poplatky

[Lark]

Když si to uděláš jen pro sebe, tak ti na to Patenťák neskočí.
A vážně. Ta pružina se vzadu na té stojině může při přestavování do různých poloh převěšovat. Ten rozdíl v tahu při dlouhé pružině nebude zase tak velký, ale asi bych to celé dělal úplně jinak. Udělal bych dvě U-čka v sobě, na těch sloupkách, vratnou pružinu dal mezi ně a zároveň by tam byl i šroub dorazu s kontramatkou.
