Říkejte mi Konor, model kategorie H

Modely od vypuštění neřízené. Házedla, gumáky i volné motoráky. Jak soutěžní, tak rekreační
Zpráva
Autor
Uživatelský avatar
Golfista
Příspěvky: 1434
Registrován: úte 25.11.2008 0:00
Bydliště: Dobruška

Re: Říkejte mi Konor, model kategorie H

#46 Příspěvek od Golfista »

Jde sice o časovač, ale taky o Konora a jeho proměnu.
S tím že model snadno uletí jsem se nesmířil a hledal řešení. To co tady vidíte na fotografiích ještě není vyzkoušeno v terénu, ale už se to blíží.
Po uběhnutí nastaveného času se váleček (vpravo nahoře) vysune a výškovka "kopne". To je jasné, je to stejné jako i u spousty jiných letadel. Tady se ale váleček zarazí o trubičku ocasních ploch a její délkou v trupu, si snadno seřídím velikost "kopnutí". Nasadit jde snadno pinzetou zespoda, kde přes víčko vidím kam mám váleček nasadit. Vše bude schované v trupu. Nic nebude koukat ven, kromě kolíčku a gumičky výškovky.

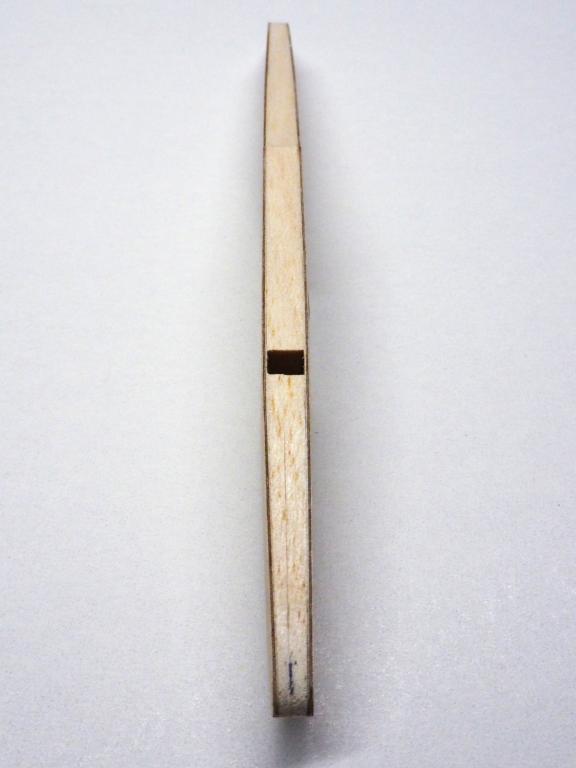

Trup jsem musel lehce zvětšit, aby nad i pod časovačem zůstala "masa" balzy s překližkou a nezlomilo se to. Je taky o 2 mm v místě časovače silnější. Ale dopředu k čumáku a dozadu až za křídlo se ztenčuje.

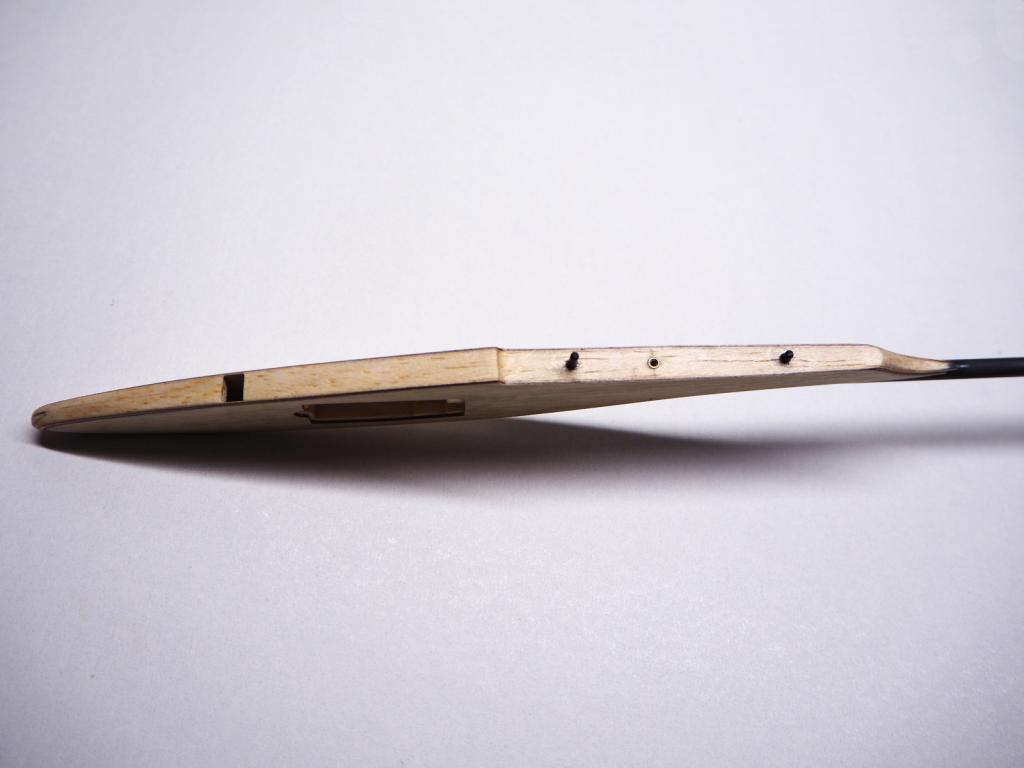

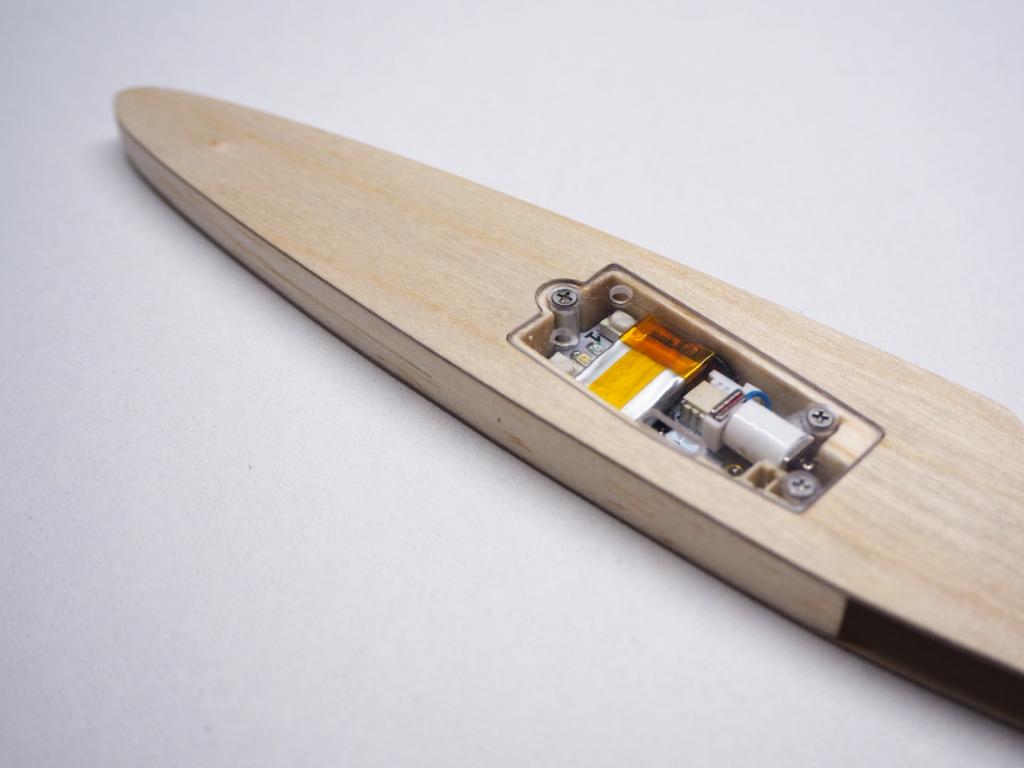

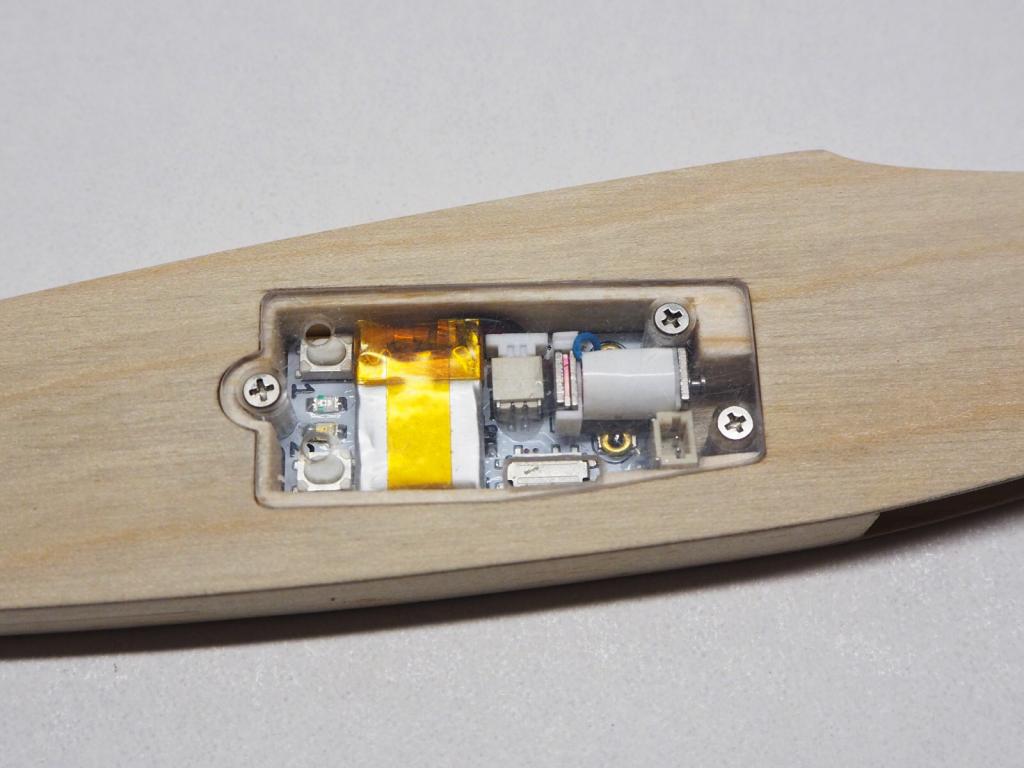

Samotný časovač je přišroubovaný dvěma M1,6. Šroubky jsou v hliníkových válečcích z druhé strany trupu. Válečky mají průměr 3,5 mm, závit M 1,6 je průchozí a jsou na výšku přesně tolik, aby podepřeli víčko z plexiskla silného 1,1 mm. To víčko lehce přesahuje nad překližkovou bočnici 0,8 mm. Slabší nemám. Už i tohle jsem dělal z obalu na CD. Ve víčku jsou otvory na zapínání a ovládání časovače, bez nutnosti víčko sundat. Stačí mi k tomu malá tyčka, pinzeta, nebo šroubováček. Sundat se musí pouze při nabíjení baterie, ale i tady zvažuji udělat boční vývod konektoru a nebudu muset šroubovat už nic. Zatím to ale nechám, jak to je.
No a váha toho co vidíte je celkem 5,00g. Samozřejmě to ještě není vše, úprava výškovky a trupu vzadu si taky něco vezmou.

časovač 1.jpg

časovač 2.jpg

časovač 3.jpg

časovač 4.jpg

časovač 5.jpg
Snažím se stavět letadla tak, aby i po havárii jsem se nemusel stydět za to, jak vypadají vevnitř.
Uživatelský avatar
Golfista
Příspěvky: 1434
Registrován: úte 25.11.2008 0:00
Bydliště: Dobruška

Re: Říkejte mi Konor, model kategorie H

#47 Příspěvek od Golfista »

Několik dalších fotek z instalace:
Výškovku zatím neukážu, protože je "ošklivá" :? projde kosmetickou úpravou.

časovač 7.jpg

časovač 8.jpg

časovač 9.jpg

časovač 10.jpg
Snažím se stavět letadla tak, aby i po havárii jsem se nemusel stydět za to, jak vypadají vevnitř.
Uživatelský avatar
Golfista
Příspěvky: 1434
Registrován: úte 25.11.2008 0:00
Bydliště: Dobruška

Re: Říkejte mi Konor, model kategorie H

#48 Příspěvek od Golfista »

z dnešního lítání

Snažím se stavět letadla tak, aby i po havárii jsem se nemusel stydět za to, jak vypadají vevnitř.
Uživatelský avatar
MirekZ
Příspěvky: 291
Registrován: ned 15.04.2007 0:00

Re: Říkejte mi Konor, model kategorie H

#49 Příspěvek od MirekZ »

To je paráda!
Uživatelský avatar
Golfista
Příspěvky: 1434
Registrován: úte 25.11.2008 0:00
Bydliště: Dobruška

Re: Říkejte mi Konor, model kategorie H

#50 Příspěvek od Golfista »

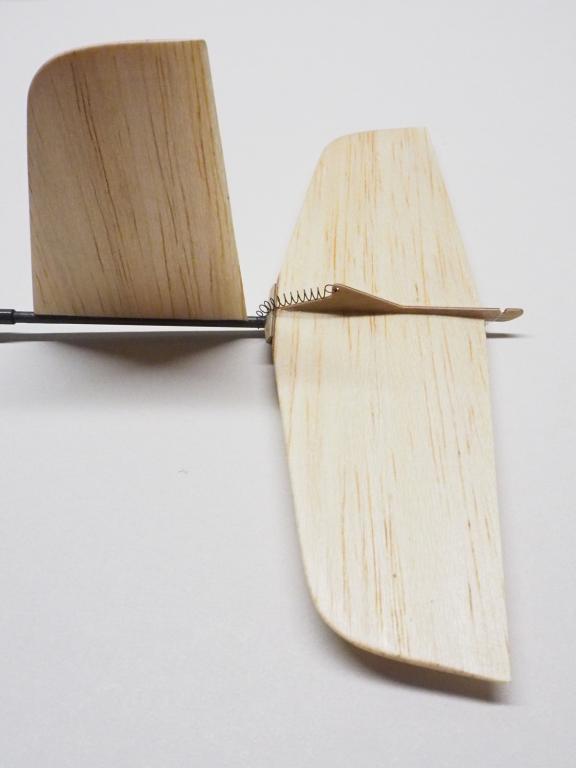

Výškovka obdržela výztuhu z překližky 0,8 x 2 mm na náběžku v délce 20mm a uprostřed ve tvaru, co můžete vidět na fotografii. Všechny úpravy i včetně pružinky váží na ocase navíc o 0,72 g.


Snažím se stavět letadla tak, aby i po havárii jsem se nemusel stydět za to, jak vypadají vevnitř.
Uživatelský avatar
Golfista
Příspěvky: 1434
Registrován: úte 25.11.2008 0:00
Bydliště: Dobruška

Re: Říkejte mi Konor, model kategorie H

#51 Příspěvek od Golfista »

Něco k letové hmotnosti Konora, Konorů.
Zvážil jsem všech 6 co mám zalítané, kompletně hotové. A z jednoho z nich, (zelený) jsem použil křídlo i pro trup s časovačem.
Musím upravit výslednou hmotnost v popise plánku a to proto, že nejlehčí má 36,5 g a nejtěžší 40,1 g. Který kolik nevím, nepřipadá mi to podstatné. Původně měl necelých 33 g, ale to byl ten potažený folii. Papírové křídla jsou lehce těžší.
A teď ta nejzajímavější věc. Trup s časovačem včetně křídla má přesně 40,02 g. Vážil jsem to několikrát a na několika váhách. I když je větší a má v sobě časovač hmotnost se "vůbec nezměnila". To mi připadá super.
Že je tady velký prostor k odlehčování je mi jasné. Jak jeden starý známý řekl, "když s tím tvrdě přistaneš a nic nepraskne odlehčuj". No a Konor je schopný bez poškození přežít špatné hození a střemhlavý zrychlený pád do zmrzlé země. Odzkoušeno nespočetně krát. :o
Závěr je jednoduchý. Časovač nemusí nutně navýšit hmotnost. Ale bezpečnost určitě.
Snažím se stavět letadla tak, aby i po havárii jsem se nemusel stydět za to, jak vypadají vevnitř.
Uživatelský avatar
PetrUNH
Příspěvky: 31
Registrován: pon 27.09.2010 0:00
Bydliště: Unhošť
Kontaktovat uživatele:

Re: Říkejte mi Konor, model kategorie H

#52 Příspěvek od PetrUNH »

Super práce!!! Nějaké detaily o časovači?
Uživatelský avatar
Golfista
Příspěvky: 1434
Registrován: úte 25.11.2008 0:00
Bydliště: Dobruška

Re: Říkejte mi Konor, model kategorie H

#53 Příspěvek od Golfista »

Co by tě zajímalo?
popis je tady:

Časovač - SVK.pdf
(345.04 KiB) Staženo 419 x

Jinak jsem z něj nadšený.
Snažím se stavět letadla tak, aby i po havárii jsem se nemusel stydět za to, jak vypadají vevnitř.
Uživatelský avatar
PetrUNH
Příspěvky: 31
Registrován: pon 27.09.2010 0:00
Bydliště: Unhošť
Kontaktovat uživatele:

Re: Říkejte mi Konor, model kategorie H

#54 Příspěvek od PetrUNH »

Super dík, to jsem potřeboval. Byl s dodáním nějaký problém? Uvažuju, že si ho taky koupím v dám na P30.
Uživatelský avatar
Golfista
Příspěvky: 1434
Registrován: úte 25.11.2008 0:00
Bydliště: Dobruška

Re: Říkejte mi Konor, model kategorie H

#55 Příspěvek od Golfista »

Poslal ho v pondělí a ve středu byl namontovaný. Takže žádný problém s dodáním. Pan Potancok, je naprosto perfektní a spolehlivý. Ale vím že nemá další. Bude dodělávat, ale nejsou skladem. Bude mi psát až budou k dispozici, můžu pak dát info. Sám mám zájem ještě o dva.
Snažím se stavět letadla tak, aby i po havárii jsem se nemusel stydět za to, jak vypadají vevnitř.
Uživatelský avatar
PetrUNH
Příspěvky: 31
Registrován: pon 27.09.2010 0:00
Bydliště: Unhošť
Kontaktovat uživatele:

Re: Říkejte mi Konor, model kategorie H

#56 Příspěvek od PetrUNH »

Jasně, dej info :-)
Uživatelský avatar
Golfista
Příspěvky: 1434
Registrován: úte 25.11.2008 0:00
Bydliště: Dobruška

Re: Říkejte mi Konor, model kategorie H

#57 Příspěvek od Golfista »

Dnes odpoledne jsem si byl "zaházet". Už mi to docela lítá, jen ta technika hodu je potřeba stále pilovat. Už je zalítaný i Konor s časovačem, ale vyzkoušet ho bude potřeba v termice. Jinak funguje opravdu dobře. Zkoušel jsem ho nastavit na 15 vteřin a po odhození je přistání bezpečné, bez poškození.
Pokud bude zájem, nakreslím řezací - brousicí šablony na nový trup pro 3D tisk, vytvarované přesně na časovač od pana Potancoka, tak jak jsem ho stavěl já.
V dohledné době se v prvním příspěvku objeví i plánek trupu pro tento časovač.
Snažím se stavět letadla tak, aby i po havárii jsem se nemusel stydět za to, jak vypadají vevnitř.
Uživatelský avatar
tomashr
Příspěvky: 6090
Registrován: ned 22.06.2008 0:00
Bydliště: Praha ČR

Re: Říkejte mi Konor, model kategorie H

#58 Příspěvek od tomashr »

Časovač super, to nemá chybu :-)
Spíš bych měl jiný dotaz - neuvažuješ o začátku experimentování směrem k DLG verzi? Ono je to z hlediska házení opravdu někde jinde, než "klasika", hlavně u takto velkého modelu to je výrazná výhoda...
Uživatelský avatar
Golfista
Příspěvky: 1434
Registrován: úte 25.11.2008 0:00
Bydliště: Dobruška

Re: Říkejte mi Konor, model kategorie H

#59 Příspěvek od Golfista »

Uvažuju a už docela dlouho. Možná od začátku co jsem to začal kreslit. Ale popravdě u mě vyhrálo to klasické házení z jediného důvodu a to je, že je mi sympatičtější. Pravdou ale je, že to brzo přijde a bude i verze DLG. No brzo, spíš už na tom "teoreticky" dělám. :wink: Odkládám to schválně. Chtěl jsem mít několik perfektně létajících klasických verzí.
A potom, mám rozdělané už 2 roky jedno (chuťovku) letadlo v kategorii F5J. To sem ale nepatří. A je složité dělat naplno několik druhů modelů najednou.
Snažím se stavět letadla tak, aby i po havárii jsem se nemusel stydět za to, jak vypadají vevnitř.
Uživatelský avatar
Golfista
Příspěvky: 1434
Registrován: úte 25.11.2008 0:00
Bydliště: Dobruška

Re: Říkejte mi Konor, model kategorie H

#60 Příspěvek od Golfista »

V prvním příspěvku je vložený plánek trupu na Konora s časovačem...
Snažím se stavět letadla tak, aby i po havárii jsem se nemusel stydět za to, jak vypadají vevnitř.
Odpovědět
