Hlasový modul pro T9x

[mhotar]

Martine nemáš otočený kondík C15 ?? Je to jedno ??? Podle fotek co jsi nafotil je obráceně....

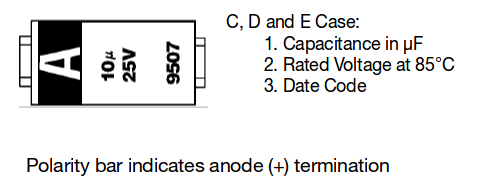

Podle mě je tam dobře, ta označená část je u SMD +

[mhotar]

Třešnička na dort je tu. Zapojení SD kablíku.

SDcable.pdf

(1.38 MiB) Staženo 86 x

[Ancistrus01]

Třešnička na dort je tu. Zapojení SD kablíku.


SDcable.pdf

Super, tak to mám dobře...

Teď ještě pořešit ten Display

[mhotar]

Jestli s tím chceš pomoct tak to budeš muset důkladně nafotit. Jak desku tak zapojení.

[Ancistrus01]

Jestli s tím chceš pomoct tak to budeš muset důkladně nafotit. Jak desku tak zapojení.

http://ancistrus01.rajce.idnes.cz/Voice_modul Tady to máš

Díky moc

[slimr]

Martine nemáš otočený kondík C15 ?? Je to jedno ??? Podle fotek co jsi nafotil je obráceně....

Podle mě je tam dobře, ta označená část je u SMD +


Ok díky přetočil jsem to ....

[mhotar]

Jestli s tím chceš pomoct tak to budeš muset důkladně nafotit. Jak desku tak zapojení.

http://ancistrus01.rajce.idnes.cz/Voice_modul Tady to máš

Díky moc

Dobrá, řekl jsem si o to sám
Chválit tě nemůžu, no.
Když sundáš D0-D3 tak ti nejde display? Musí to být někde na těch pinech mezi rezistorama, zkrat? Neprotekl ti cín těma průchodkama až na druhou stranu desky? Pořádně na to koukni přes lupu, dej tam tavidlo a oprav to, potom proměř jestli tam není zkrat.

[Ancistrus01]

Dobrá, řekl jsem si o to sám
Chválit tě nemůžu, no.
Když sundáš D0-D3 tak ti nejde display? Musí to být někde na těch pinech mezi rezistorama, zkrat? Neprotekl ti cín těma průchodkama až na druhou stranu desky? Pořádně na to koukni přes lupu, dej tam tavidlo a oprav to, potom proměř jestli tam není zkrat.

No vidíš, to mě nenapadlo...

Já vím no, vzhledově to je děs ale tak, dělal sem to poprvé a pokud to bude fungovat tak to bude stejně schované uvnitř vysílačky

EDIT: tak jsme se podíval na druhou stranu a cín je sice trochu proteklý na druhou stranu (jenom vyplnil tu průchodku, ale žádný zkrat tam není...
EDIT 2: Tak jsem odpojil D0-D3 a display také nejde :/ skrat jsem opět nenaměřil a ani pohledově není vidět že je něco v nepořádku

[Ancistrus01]

Tak mě napadlo, že jsem možná mohl přepálit ty odpory co tam sou, ale to snad ne

[CyCo]

Hraje to tuším soubor 0040.wav jednou za 10s, po zapnutí je třeba chvíli počkat, cca těch 10s.

avrdude -c usbasp -P usb -p m328p -B 100 -u -U lfuse:w:0xff:m -U hfuse:w:0xd6:m -U efuse:w:0x05:m[/code]

Jenom pro upřesnění
po nastavení procesoru viz odkaz v citaci je zapotřebí nahrát hex do procesoru

avrdude -c usbasp -p m328p -P usb -U flash:w:amod_test_optiboot.hex

v obouch případech vše zdárně dokončeno/verifikováno

na 2Gb microSD po naformátování via HPUSBdisk.exe na FAT bez zaškrtlého quick format nahrát 0040.wav.

a voice modul by měl cca po každých 10 vteřinách přhrát "čtyřicet"

OK?

[mhotar]

Tak mě napadlo, že jsem možná mohl přepálit ty odpory co tam sou, ale to snad ne

Né nadarmo jsem, psal:
"Doufám že si všichni uvědomujete že jsou součástky ve stavebnici SMD0805, je to dost malé, není to nic co by se dalo bez nějaké praxe zvládnout. A určitě to není práce pro trafopájku."

Ale obdivuju tvoji odvahu a rychlost
Můžeš ty odpory něčím přeměřit?

[mhotar]

Hraje to tuším soubor 0040.wav jednou za 10s, po zapnutí je třeba chvíli počkat, cca těch 10s.

avrdude -c usbasp -P usb -p m328p -B 100 -u -U lfuse:w:0xff:m -U hfuse:w:0xd6:m -U efuse:w:0x05:m[/code]

Jenom pro upřesnění
po nastavení procesoru viz odkaz v citaci je zapotřebí nahrát hex do procesoru

avrdude -c usbasp -p m328p -P usb -U flash:w:amod_test_optiboot.hex

v obouch případech vše zdárně dokončeno/verifikováno

na 2Gb microSD po naformátování via HPUSBdisk.exe na FAT bez zaškrtlého quick format nahrát 0040.wav.

a voice modul by měl cca po každých 10 vteřinách přhrát "čtyřicet"

OK?

OK, tak máš hotovo? Gratuluju, budou nějaké fotečky?

[Ancistrus01]

Tak mě napadlo, že jsem možná mohl přepálit ty odpory co tam sou, ale to snad ne

Né nadarmo jsem, psal:
"Doufám že si všichni uvědomujete že jsou součástky ve stavebnici SMD0805, je to dost malé, není to nic co by se dalo bez nějaké praxe zvládnout. A určitě to není práce pro trafopájku."

Ale obdivuju tvoji odvahu a rychlost
Můžeš ty odpory něčím přeměřit?

Nemyslím odpory na modulu (ty jsem samozřejmě trafopájkou nedělal) ale ty odpory co jsou na pinech D0-D3 ...

Jsem marod, tak nemám co dělat...

[Drondys]

Nemyslím odpory na modulu (ty jsem samozřejmě trafopájkou nedělal) ale ty odpory co jsou na pinech D0-D3 ...

Pokud jsi šel s trafopájkou na ty odpory D0-D3, které jsou na základní desce T9x a na které vedou porty procesoru použité pro řízení LCD tak to se můžeš jen modlit, aby to byly pouze některé z těch odporů, protože sis taky mohl klidně poškodit i ty porty v procesoru.

[Ancistrus01]

Nemyslím odpory na modulu (ty jsem samozřejmě trafopájkou nedělal) ale ty odpory co jsou na pinech D0-D3 ...

Pokud jsi šel s trafopájkou na ty odpory D0-D3 tak to se můžeš jen modlit, aby to byly pouze některé z těch odporů, protože sis taky mohl klidně poškodit ty porty procesoru použité pro řízení LCD.

Néééé na nic sem nešel s trafopájkou!
