Výpočty by aj sedeli, len som to zle pochopil. Myslel som, že ten origo Rf má 47k a treba ho znížiť na cca. 20k. Ak ho treba zvýšiť tak musí ísť preč to je jasné. (Opravím to.)
Škoda, že si neodmeral tú výšku repro.

[Awandalor]

Wireless trainer na TX16S a Flysky-i6s jsem nakonec zprovoznil následovně.

Přijímač IA-6B má max napájení až 8,4V.
Přijímač jsem spároval s flysky a nastavil ppm output (sbus/ppm)
Celý přijímač jsem nacpal do připraveného boxu v JR šachtě, napájení jsem použil z šachty a CH1 jsem propojil jackem do trainer portu. (RX CH1 signal --> špička jacku).

Takto to funguje.

EDIT: Jdu si objednat FS-A8S - mini přijímač (PPM, ibus/sbus, VCC 8,4V)

[juraj.jurej]

Tak čo som sa dopátral, parametre origo reproduktoru:

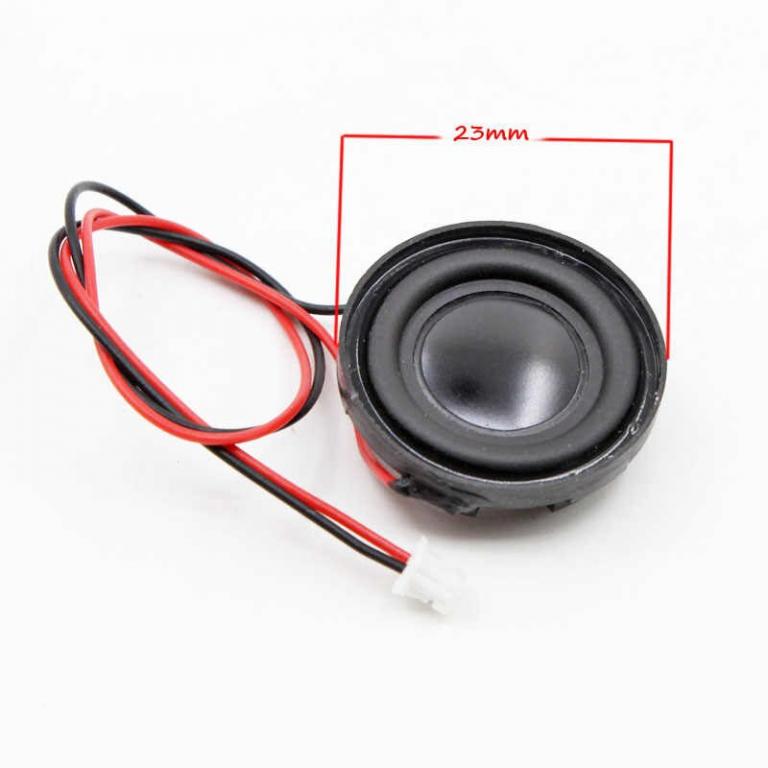

Priemer 23mm
Výška max. 9-10mm
8 ohm, 0,5-1W

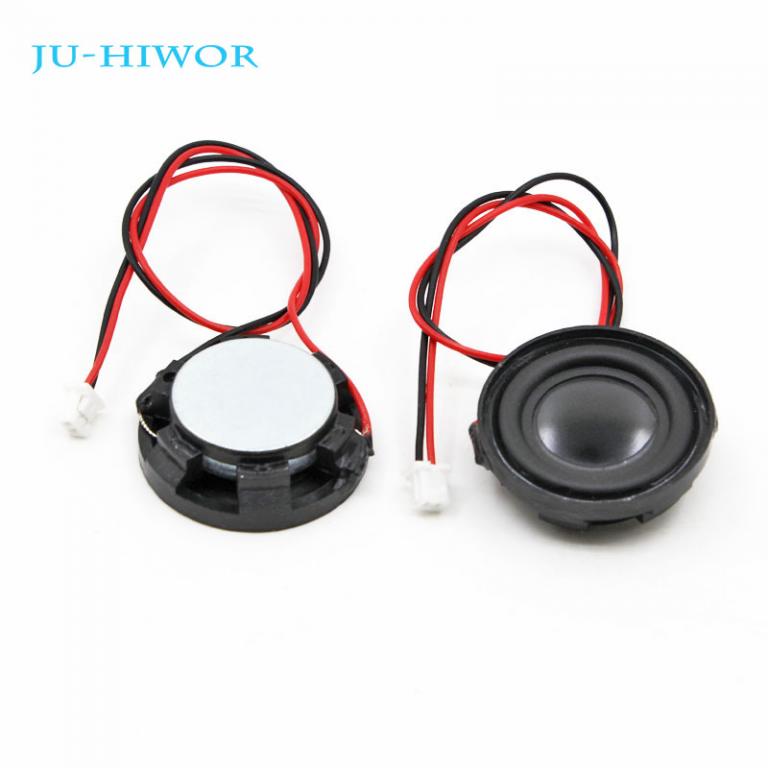

Ja objednám tento reproduktor:
Príkon: 3 W
Impedancia: 4 Ohm ± 15%
Priemer: 23 mm
Výška: 7,5 mm
Dĺžka drôtu: 15cm
https://it.aliexpress.com/item/40001749 ... web201603_

[prikrylm]

Wireless trainer na TX16S a Flysky-i6s jsem nakonec zprovoznil následovně.

Přijímač IA-6B má max napájení až 8,4V.
Přijímač jsem spároval s flysky a nastavil ppm output (sbus/ppm)
Celý přijímač jsem nacpal do připraveného boxu v JR šachtě, napájení jsem použil z šachty a CH1 jsem propojil jackem do trainer portu. (RX CH1 signal --> špička jacku).

Takto to funguje.

EDIT: Jdu si objednat FS-A8S - mini přijímač (PPM, ibus/sbus, VCC 8,4V)

Co použít s.bus - co jsem zkoušel, tak je s.bus spojení plynulejší.

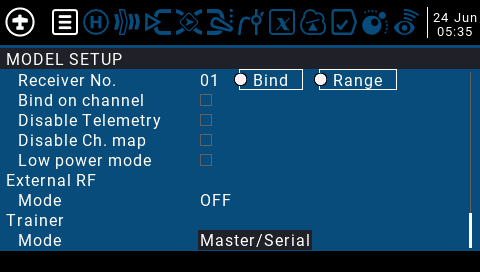

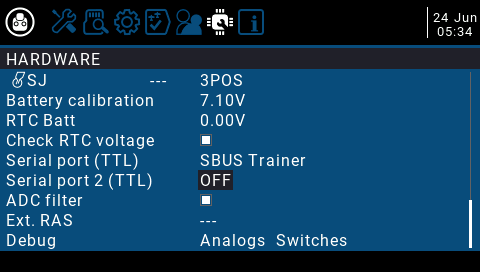

Takže v případě TX16S v obrazovce hardware serial port (TTL) zapnout na sbus trainer a v obrazovce MODEL SETUP trainer moce Master/serial

[Awandalor]

Zkoušel jsem všechny možné kombinace, oba TTL porty, JR šachtu, v nastavení externího modulu je možnost FS2A - RX, ale vysílačka nic (samo že ve spec fci mam trainer na vypínač a vypínač sepnutý)


Ještě mohu zkusit FS-IA6B připojit k PC přes ftdi a podívat se jestli z něho něco leze na s.bus, někde jsem tu na na foru našel že by měl běžet na 38400 baud.

Opravdu jsem zkusil snad všechny možný kombinace zapojení a nastavení.

[leve89]

Tak už mám vysílač také na cestě
Jak tak koukám jak to tady každý vylepšuje a tuní, tak si připadám trošku jako naprostý amatér...vysílač nechám v základu dokud je na néj záruka (beru od Hořejšího)...no a maximálně to přehraji na verzi 2.3.9 jak tady dělal snad každý...snad to zvládnu
Hlavně doufám, že se v pohodě seznámím s OpenTX

[ellet]

...Jak tak koukám jak to tady každý vylepšuje a tuní...

No, zatím se do toho pustil jen ddano007 a ten musí rozvrtat všechno

Jen pro objasnění, k tomu zesilovači. Zesílení je dáno prvním OZ (operační zesilovač), který pracuje jako invertovaný. Princip - na výstupu je vždy stejné napětí jako na vstupu (platí obecně). Toho je dosaženo přivedením stejné hodnoty napětí z výstupu zpět na vstup, ale s opačnou fázi než je hodnota vstupní. Z toho je jasné, že čím větší je hodnota odporu Rf, tím větší musí být napětí na výstupu. Zesílení je prakticky dáno poměrem odporů Rf/Ri (na reproduktoru + vliv druhého OZ) a ostatní lze zanedbat. Kdo tento jednoduchý princip pochopí, nemusí se spoléhat na návody a vždy bude vědět co změnit.
Pro ty zvídavější - druhý OZ obrací fázi výstupního napětí pro druhý "fous" reproduktoru a tím jakoby zvětší amplitudu signálu pro reproduktor (2x). Jeho zesílení je 1 (dáno zase poměrem odporů 40k/40k). Uzel odporů 100k (z Vcc na zem) nastavuje výchozí napětí na obou "fousech" reproduktorů na polovinu napájecího napětí (v klidu bez signálu).

Větší zesílení by snad nemělo být nikdy na škodu, protože lze ovlivnit nastavením na vysílači.
Já bych ale určitě začal měřením rozkmitu signálu na reproduktoru, obrázek z osciloskopu vidím pro optimální konfigursci jako základ.(A zohlednit hloubku modulace přehrávané nahrávky. Výrobce může mít důvod proč právě takto nastavené zesílení. Při vetší hloubce modulace nahrávky by, při defaultním nastavení vysílače, mohla být reprodekce třeba nepřijatelně zkreslená.)
To jsem se ale zakecal...

[Janek2]

Tak, pan Hořejší má vyprodáno.

"Rádiové řízení / Vysílače
RadioMaster TX16S HALL novinka
3 999 Kč
Momentálně nedostupné"

[Krovak84]

Tak, pan Hořejší má vyprodáno.

"Rádiové řízení / Vysílače
RadioMaster TX16S HALL novinka
3 999 Kč
Momentálně nedostupné"

Asi jsem koupil jeden z posledních

Pánové, není to úplně k tématu, ale měl bych jeden dotaz. Na starém i novém rádiu mám mode 1, SVPK. Přesto nesedí rozvržení kanálů. Jak to?
Na staré T9X mám (ch1-2 levý gimball, ch 3-4 pravý):
ch1- směrovka
ch2- výškovka
ch3 - plyn
ch4 - křidélka

Na Tx16s:
ch1 - křidélka
ch2 - výškovka
ch3 - plyn
ch4 - směrovka
Až když jsem nastavil mode 3, měly kanály rozvrh jak na T9X. Tak mi to nějak není jasné, protože na radiomasteru to prostě musí bejt blbě. A nebo jsem blbej já. Dík za objasnění.

Jinak už se mi povedlo zprovoznit telemetrii na Frsky D8 přijímači a zobrazit ji v horní liště, 9X8CV2 přijímače jsem zprovoznil též, takže dobrý.
Jen předpokládám, že pro zobrazení telemetrických dat z D8RII-plus na hlavní obrazovce bude potřeba napsat vlastní lua skripty.

edit: Ještě jsem flashl multimodul na poslední verzi 1.3.1.9 RETA (původně byla AETR), ale žádná změna v pořadí kanálů

edit2: Po delším bádání jsem zjistil, že názvy obrázků modelů musí mít velikost do jednoho bajtu, jinak je systém nevidí. Na sd kartě jsou dostupné a viditelné, ale nejdou pak přiřadit k jednotlivým modelům. Tak kdyby se s tím někdo trápil jako já, ať ví proč.

[ddano007]

Hlavné menu vysielačky ( Radio Setup ), posledný riadok je mód ( 1,2,3,4 ) a predtým máš Channel Order, tam si to zmeň.
1, Zmena samozrejme ovplyvní novo založené modely.
2, pamätaj na to, že pri niektorých protokoloch MTM prehadzuje poradie kanálov práve podľa typu FW v MTM.
Dano

[Krovak84]

Ahoj, díky za rychlou odpověď, nicméně to u mě nějak nefunguje.
V Channel Order si můžu dát jakoukoli konfiguraci, ale nic to nedělá, ani u nově založeného modelu a i když změním protokol (ozkoušen Frsky a Flysky). Jediné co skutečně zpřehází kanály, je změna módu.
Takže v Radio Setup mám nastaveno mód 1, SVPK (mám to v cz).
FW v MTM mám RETA, čili po našem SVPK. Přesto mi to při tvorbě nového modelu tvrdošíjně nabízí ailerony na ch1, elevator na ch2 a rudder na ch4.

Fakt to nechápu. Mi přijde, jak když se zaměnily módy 1 a 3

edit: Teoreticky můžu nastavit mod 3, ono to bude fungovat jako mod1 a neřešit to, ale přijde mi to na palici. To je jak zatočím doleva a jedu do prava

[ddano007]

Ahoj, díky za rychlou odpověď, nicméně to u mě nějak nefunguje....

Nemôže nefungovať!
Teda ... ja nepoužívam konfigurátor, len som si ho zo srandy odklikol, keď som upgradoval TX16S, tým pádom ho tam teraz mám, ale takto to funguje u mňa:
1, Nastav si v hlavnom menu rádia Mod1 a to tvoje RETA poradie.
2, Potom daj vytvoriť nový model, odklikni mu na prvej obrazovke konfigurátora "Plane" a na druhej obrazovke zruš sprievodcu cez RTN.
A máš to tam.

[Krovak84]

Bingo!
Do prkvančic, to je systém...
Takže, když použiju průvodce, má tam naházený kanály blbě. Pokud ho ukončím, nabídne je to správně podle nastavení systému. A celý rozjebaný to mám proto, že když jsem pípal první modely, měl jsem špatné pořadí kanálů na FW MTM, o čemž jsem nevěděl, že tam je

Tohle bude dlouhý učení
Každopádně díky ddano, zítra si holt dopřeházím kanály u letadel ručně, nebudu znova dělat 5 modelů.

[Janek2]

Krovak píše,

......, nebudu znova dělat 5 modelů.

Proč bys dělal znova 5 modelů. Udělej to tak, jak já.
Já mám u taranise plus i u taranise QX7 pojmenovaný jako model č.1 "UNIVERZÁL".
No a na tom modelu mám nastaveno vše co potřebuju. Trojí výchylky serv na přepínači, na pravém slideru klapky na levém křidélka, telemetrii atd. A když zakládám nový model, tak si ten "UNIVERZÁL" jen skopíruju třeba jako model č. 2, nebo 3 atd. A pojmenuju si ho podle nového modelu. A jen si upravím co potřebuju. Třeba výchylky kormidel, reverz když je potřeba atd. Dál to snad nemusím popisovat. Prostě jen si upravím nový model k obrazu svému.

[ddano007]

...Takže, když použiju průvodce, má tam naházený kanály blbě...

OK, ospravedlňujem sa, Model wizzard som v živote nepoužíval, ergo netuším, či funguje. Ak nefunguje, popros vývojárov tuná
https://www.rcgroups.com/forums/showthr ... jumper+t16
či by to neopravili.
