Modela Test-1

[Pišta]

Zdravím, prosím o radu.
Rád bych si pro rychlou kontrolu aku 4,8 V v terénu ubastlil nějaký měřidlo se zátěží.
Kdysi jsem používal právě test-1 od modely.
Neví někdo, nebo nemá někdo schéma zapojení onoho měřícího obvodu?
Nechci to kupovat, byť se to pohybuje okolo cca 500 kaček, když prakticky všechno budu mít asi doma.
Mám ručičkový měřidlo (VU metr) z nějakýho rádia, má stupnici od 0 od 5, což by bylo ideální, odpor 655 ohmů.
Zhruba bych věděl jak na to, zátěžový rezistor mě vyšel cca 16 Ohmů, 1,5 až 2W. Jen nevím,
jaký předřadný odpor použít k tomu ruč. měřidlu, tady tápu, při připojení 1,5 V jde na doraz.
Hledal jsem na netu, a ani strejda gůgl tu namakanou mašinu od modely nenašel.
Poradí někdo ? Když tak prosím polopatě. Díky moc.

[Kreyson]

Rp = (U/Im) - Rm

m - měřák, p - předřadník

[milos123]

Test 1 vyráběla Tesla Kolín. Schema je zde.

[guchar]

1) Servotester, 2) indikátor - vlnoměr, 3) Voltmetr 1.2 V, 4) Voltmetr 4.8 V s potlačenou nulou, 5) Zátěž 22 R
Ještě něco?

[Pišta]

1) Servotester, 2) indikátor - vlnoměr, 3) Voltmetr 1.2 V, 4) Voltmetr 4.8 V s potlačenou nulou, 5) Zátěž 22 R
Ještě něco?

Promiň, nějak nechápu, to jako byly samostatné výrobky modely?

edit: Jo už mě to asi došlo, su ale trubka, to je popis jednotlivých funkcí toho testeru.
Rád bych pouze obvod pro měření Rx aku se zátěží, tedy aby ručkový měřák, cejchovaný od 0 do 5, zobrazoval napětí zdroje
4,8 v jako voltmetr a po stisknutí tlačítka zátěže zobrazil, nakolik jsou zdroje vybité. Nic jiného nepožaduji.

[guchar]

@Pišta Ze schematu co poslal "milos123", jsem se snažil určit funkci dílčích obvodů výrobku.

[Pišta]

Jo už jsem to pochopil.

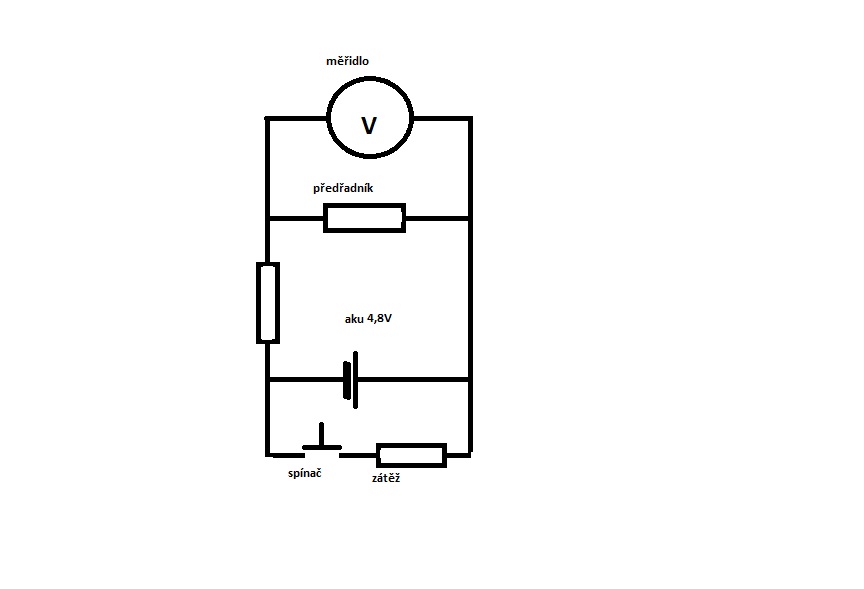

Tohle jsem kdysi navrhnul, ale nevím, asi to bude pytlovina.

[ddano007]

@ Pišta: ak nemáš multimeter, skús toto
https://hobbyking.com/en_us/hobbykingtm ... 2s-6s.html
ja si tým orientačne kontrolujem baterky. Ak tá baterka nemá balančák tak nejaký multimeter:
https://hobbyking.com/en_us/turnigy-870 ... splay.html
No a ako záťaž nejaký odpor.

[Pišta]

Multimetr mám, je cca 25 let starý, ale pro moje potřeby zcela dostačující, ale abych ho tahal na lítání, tak to je přece jen cihla.
A měřák na LiPo mám taky.

[JosefSvejk]

Nedělej z toho vědu, Pišto. To tvoje schéma ale není správně. Předřadník není paralelně s měřidlem. Zatěžovací rezistor dej cca těch 22 Ω, předřadník (rezistor v sérii s měřidlem) přibližně spočítej podle vzorce, co dal Kreyson a nebo rovnou použij trimr cca M5 a nastav si jím max výchylku měřáčku na 6 V. Spínačem připojuj zátěž při již připojeném měřidle. Pokud to nechápeš, zkusím ti to nakreslit.

[Pišta]

To Švejk: Prosím.

[JosefSvejk]

[Pišta]

Díky moc, zkusím to a ozvu se.

[JosefSvejk]

Ty jsi v tom schématu vlastně měl jen navíc ten rezistor nazvaný předřadník. Jinak to bylo správně.

[2952]

..bylo by dobré měřit s "potlačenou nulou"....tedy ručička ukazuje např. na začátku stupnice 3,5V....a na konci stupnice 5,5 V....
Je to dosaženo použitím diod...viz obr. TEST 1

Čtení je pak přesnější.
