Soar-IT!

[lubo1]

kombínacia polystyren dýha=nebude to ťažké, alebo je to dôvod kvôli veterním podmienkam? Ten nápad s trojuholníkovími lištami na zaoblenie trupu je dobrý nápad, aspon to nebude vyzerat ako krabica.

že by to bola krabica ????
http://lubo111.rajce.idnes.cz/Svahak/#I ... 160900.jpg
lieta to vcelku príjemne aj v silnejšom vetre.....
http://lubo111.rajce.idnes.cz/Svahak/#2 ... 17-053.jpg
motor tam má neakú megu - rozmer predlžená 400 inruner.....
nieje to raketa, ale na nastúpanie to stačí......

[Balian]

krabica to nie je a tie trojhranné lišty boli nápad autora, už to je tak zakreslené v pláne ale áno dosť to pomôže, že to bude lietať hlavne na svahu tak s tým rátam a tie krídla nevíndu až tak tažké ale hlavne budú pevné a o to mi ide na svahu skaly, kríky a rôzne pády na krídlo už som takto postavil trojo krídel a bolo to v poho a ešte čerešnička kôli tomuto modelu som sa konečne odhodlal si spraviť rezačku trojuholníkových líšt

[capo358]

krabica to nie je a tie trojhranné lišty boli nápad autora

@Balian : ten trup ktory mas na 6stej strane vyfoteny .. pekna praca .. som zvadavy na vysledok - zatial to vyzera dobre

ten moj SOAR je cista ucelovka .. s krabicovym trupom a druha verzia dokonca bez potahu .. len obyc lak+obyc folia na zakrytie odlahcovacich otvorov ... ma to svoj vyznam tam kde chodim lietat ... akurat by to mozno chcelo trosku iny profil kridla (vysvetlene v predchadzajucich prispevkoch)

[Balian]

Ďakujem za pochvalu capo358 no moc sa s tým nepiplem ale snážím sa. Takú čistú účelovku som mal pred soarom vlastne som aj trochu čerpal s toho výkresu aj s výkresu od kocoura na taký malý podobný model, bola to bednička z 3mm topolovky, nechcelo sa mi robiť výškovku aj smerovku tak som výškovku prepolil a mal som motýla, profil RG-15 lietalo to parádne, muselo sa to držať na rýchlosti ale lietalo to parádne. Ale ten Soar-it ma stále lákal cez výkend idem rezať krídla

[Balian]

mala baracuda 001.jpg

malá a velká baracuda 002.jpg

mňa ešte zaujali tieto modely od veky hlavne tie trupy či je to nejaká PVC trubka alebo je to laminované. Použitie tej PVC trubky by bolo uľahčujúce čo sa týka trupu, baterky v špici, servá v centropláne a prímač niekde mezi

[veka1]

... trubky trupu modelu Baracuda jsou navinuty pozitivne na duralove kopyto o delce 900mm a prumerech 55 a 40mm ( vnitrni rozmer trubky).

Pozn. vetsi rozmer byl zvolen tak, aby bezproblemove navazoval na anglicky kuzel pr. 57mm a sla tam umistit 100ccm nadrz. Zadni mensi prumer , zase podle velikosti mikroserv,pouzitych pro ovladani vyskovky.

V podstate trubky vznikli pro pouziti v tehdy ( cca 2003) se u nas rozvijejici kategorii open combat. Zkouseli je i americani ( na velke baracude ) vsechno fajn , jen cena nee.... tak to vysumelo do prazdna. V americe je bassebolka za par dolaru... tak litaji s palkama.

ad baracuda : http://veka1.rajce.idnes.cz/Open_combat_Baracuda/

Trubka:

Prvni pokusne kridlo pro Moyzese bylo z klasickeho polyse, potazene negativne striklym a odvakuovanym potahem ze skla a sulfitoveho papiru.
Melo kombinovany nosnik ( drevo +uhlik), integralne zavesene kridelka a profil LHK 62.

veka1

[Balian]

diky za rýchle objasnenie výrobného tajomstva

[veka1]

diky za rýchle objasnenie výrobného tajomstva

njn, co uz ... novodurove (tepelne dotvarovane) trubky na vyrobu trupov kedysi pouzival Emo Dzvonik z Michaloviec. Okrem ineho sutazne lietal i papierove F3A.

veka1

[vetronar]

...
Prvni pokusne kridlo pro Moyzese bylo z klasickeho polyse, potazene negativne striklym a odvakuovanym potahem ze skla a sulfitoveho papiru.
Melo kombinovany nosnik ( drevo +uhlik), integralne zavesene kridelka a profil LHK 62.

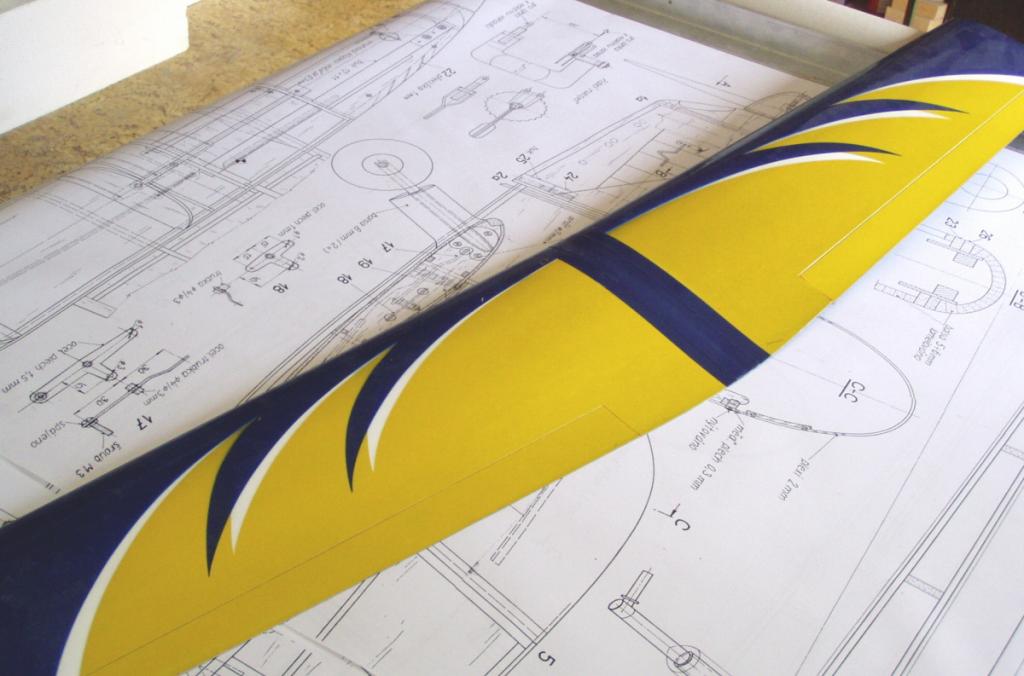

joshua křídlo w1.jpg

joshua křídlo w2.jpg

veka1

tak krásná kridla

[Balian]

Tak krídla som síce nestihol ale dokončil som vop s sop a na trupe to vyzerá parádne

[capo358]

Prvni pokusne kridlo pro Moyzese bylo z klasickeho polyse, potazene negativne striklym ....

myslim na povodny zamer autora ...na tej prvej fotke - ma to kridlo vzpetie alebo sa mi to len zda ?
osobne to nejako neriesim ja mam rovne "prkno" .. to len tak pre zaujimavost ..

M.

[veka1]

myslim na povodny zamer autora ...na tej prvej fotke - ma to kridlo vzpetie alebo sa mi to len zda ?
osobne to nejako neriesim ja mam rovne "prkno" .. to len tak pre zaujimavost ..

M.

.... tak skus kliknut na ten rajcatovy odkaz v mojojom predchadajucom prispevku, mozno to bude viditelnejsie.

Pozn. autor v zaciatkoch na hodnotu vzopatia nemal ziadny nazor,neriesil to.... nech si to urobi kazdy podla seba.
Lubo Moyzes ten model predovserkym namaloval.Zatial sa nepochvalil , ze by ho postavil a mal s nim nejake prakticke skusenosti .Informacie o stavbe a letovych vlastnostiach ma od nas.

veka1

[capo358]

Dakujem za info . Z mojej strany : nemam dalsie otazky

[ingwarr]

skúsim aj postavit Soar-IT, zatial som nakúpil základný stavebný material, vyrezal šablóny z papiera a vyrezal s umakartu šablóny na rebrá,

[ingwarr]

konečne vonku slnečno a teplo, tak som začal "tvarovat" predok trupu, foto nič moc fotené starou nokiou, neviem sa rozhodnúť krídla či urobiť obdĺžník alebo lichobežník Uvažoval som to omotorovať, ale keď že oroginál nemal motor, tak som to zavrhol. Ale môžem skúsiť urobiť odnímaci pylon s motorm o vysokom KV a vrtulkou o priemere 5"
