 Předmět příspěvku: Stearman 3D tisk
PříspěvekNapsal: stř 17.07.2019 8:59
Mazák
Mazák

Registrován: 7.12.2006
Příspěvky: 650
Ahoj,
protože se mi Stearman velmi osvědčil, tisknu nyní zvětšenou verzi na 120%.
Postupně budu přidávat fotky, ale dovolené zdržují od tisku :D
Musel jsem udělat několik úprav (vyztužení konstrukce, usazení motoru a serv, a pod.) a zároveň jsem opravil vnitřní konstrukce, které narušují tisk. S tímto jsem se setkal i u Spita, kde dokonce nepasovali na sebe ani díly trupu. Chápu, že to byl první model 3Dlabu, ale u dalších už to mohli vychytat. Musel jsem opravit skoro všechny díly. No nic, práce ve 3D mne baví.
Doufám, že letové vlastnosti budou stejné, nebo lepší, než u původní verze.

https://lubos71.rajce.idnes.cz/Stearman_3D_print_120

Fotky původního Stearmana jsou zde:
https://lubos71.rajce.idnes.cz/Stearman_3D_tisk

Bohužel jsem ho osadil servy HS 81 (novými!), u kterých se mi po čase vysypaly převody (u všech 4 najednou).
Dal jsem je i do IONa, a před prvním startem zjistil, že nefungují klapky. Serva také vysypaná, a to ani jednou neletěl...
Co dodat, ne vždy je sázka na značku to správné rozhodnutí.

_________________
Luboš


Naposledy upravil Lubosh dne stř 17.07.2019 12:09, celkově upraveno 1

Nahoru
 Profil


 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: stř 17.07.2019 10:09
Zkušený debatér
Zkušený debatér
Uživatelský avatar

Registrován: 5.6.2011
Příspěvky: 358
Bydliště: Odolena Voda
Obrázky: 1
Blog: Zobrazit blog (9)
vypadá to parádně, na více namáhané věci jsou HS85MG


Nahoru
 Profil Soukromé album

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: stř 17.07.2019 10:51
Mazák
Mazák

Registrován: 7.12.2006
Příspěvky: 650
Byla to zřejmě vadná série, kolečka se lámala snadno i v ruce.
Bohužel reklamace nešla, serva byla zalepena a uřezány úchyty.
Mám ještě dvě staré HS 81 (10 let?), a šlapou parádně.

_________________
Luboš


Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: pát 19.07.2019 10:07
Nováček serveru
Nováček serveru

Registrován: 15.7.2012
Příspěvky: 37
Ahoj, ten větší Stearman vypadá zajímavě, ale co mě zaujalo v první galerii je ta zmenšenina.... :)
Můžu se zeptat, jestli jsi jen zmenšil původní stlka, nebo bylo potřeba je ještě nějak upravovat?


Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: pát 26.07.2019 13:23
Mecenáš serveru
Mecenáš serveru
Uživatelský avatar

Registrován: 21.1.2011
Příspěvky: 495
Bydliště: Ostrava-Poruba
Dobrý den.
Prosím, mohl by jsi trochu rozvést co to obnáší zvětšit model o 20%.
Mě se třeba pomocí souborů STL nedařilo ani vytisknout některé díly samostatně bezchybně (chybějící některé vnitřní konstrukce)
Natož ještě měnit měřítko.
Děkuji Ivan


Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: čtv 15.08.2019 11:01
Mazák
Mazák

Registrován: 7.12.2006
Příspěvky: 650
Ahoj,
zmenšeninu jsem vyrobil v Blenderu - smazal jsem vše kromě pláště a sesadil to k sobě.
Výsledný tisk byl pak jen jedním perimetrem bez výplně. Je to hezký modýlek.

Zvětšit na 120% bylo horší. Opět v Blenderu, bylo třeba opravit vnitřní konstukce, aby byly ve správné vzdálenosti od pláště, dokreslit nějaké ty výztuhy, upravit velikosti a rozteče montážních otvorů. Dále mám v plánu do křídel dodělat pouzdra na uhlíkovou trubku, a předělat vzpěry na kovové koncovky kvůli snadnému rozebírání. Křídla už v této velikosti musejí dolů při přepravě:-) Ještě jsem upravil díry na panty - použil jsem plastové MPjet.

Jelikož už mám po dovolené, tak s tím snad trochu zase pohnu.

_________________
Luboš


Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: stř 21.08.2019 23:03
Mazák
Mazák

Registrován: 7.12.2006
Příspěvky: 650

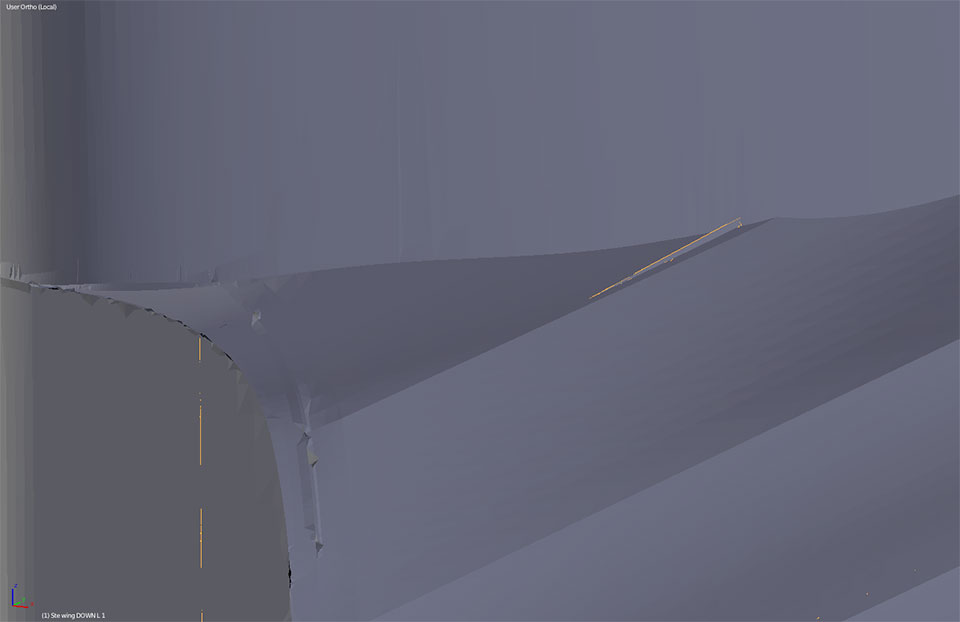

Zde ukázka chyb v modelu - žebra (díry) zasahují až k vnějšímu plášti:

[attachment=2]Screen-Shot-2019-08-20-at-21.46.26.jpg[/attachment]

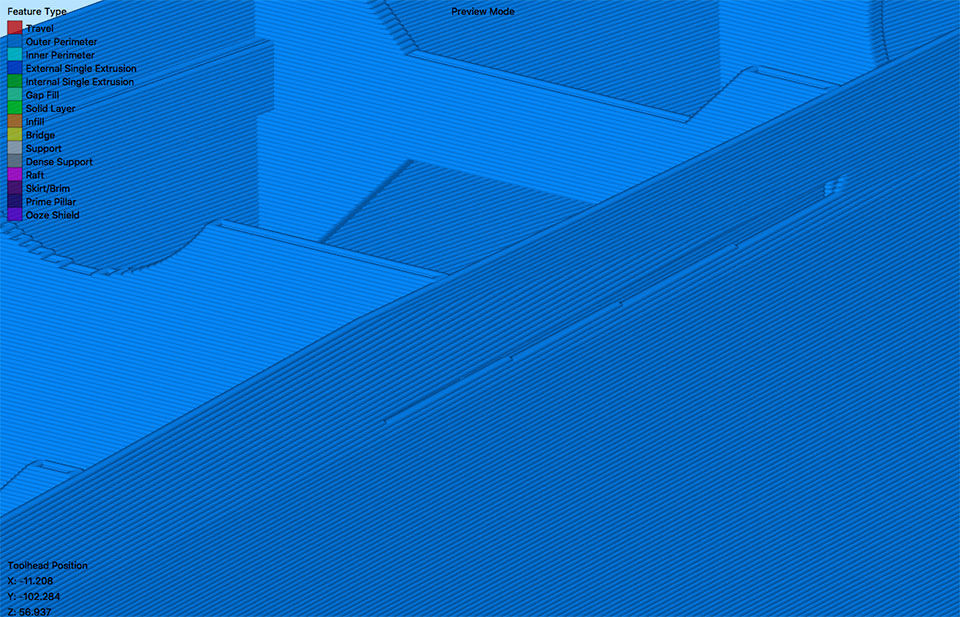

Takto vypadá výstup ze sliceru:

[attachment=1]Screen-Shot-2019-08-20-at-21.38.07.jpg[/attachment]

A takto po opravě:

[attachment=0]Screen-Shot-2019-08-20-at-21.56.14.jpg[/attachment]


Přílohy:
Poznámka: chyby v STL
[ 21.93 KiB | Zobrazeno 3581 krát ]

Poznámka: Slicer chyba
[ 177.81 KiB | Zobrazeno 3581 krát ]

Poznámka: Slicer oprava
[ 158.29 KiB | Zobrazeno 3581 krát ]


_________________
Luboš
Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: stř 21.08.2019 23:06
Mazák
Mazák

Registrován: 7.12.2006
Příspěvky: 650
Přílohy mi z nějakého důvodu nejdou zobrazit v příspěvku, tak pardon.
Asi to neumím.

_________________
Luboš


Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: stř 21.08.2019 23:08
Mazák
Mazák

Registrován: 7.12.2006
Příspěvky: 650

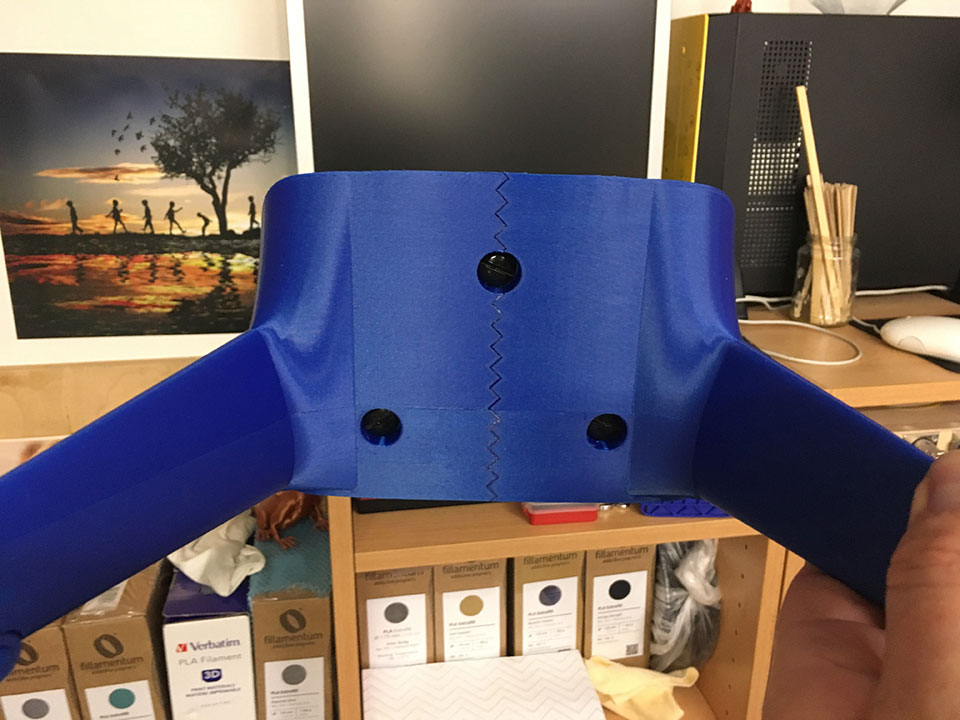

Podvozek jsem musel rozdělit, protože se mi nevešel na tiskovou plochu 25 cm (těsně).
[attachment=0]IMG_9333.jpg[/attachment]


Přílohy:
Poznámka: podvozek
[ 114.01 KiB | Zobrazeno 3577 krát ]


_________________
Luboš
Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: pon 02.09.2019 14:25
Mazák
Mazák

Registrován: 7.12.2006
Příspěvky: 650
Zde otisk vnitřních výztuh křídla.
Červeně jsou původní, zeleně jsou nové.
Před tím to dost materiálu plivalo dovnitř.
Tak jen pro inspiraci, kdyby někdo chtěl si s tím také hrát.

[attachment=0]Screenshot 2019-08-30 at 12.03.25.jpg[/attachment]


Přílohy:
Poznámka: křídlo
Screenshot 2019-08-30 at 12.03.25.jpg
Screenshot 2019-08-30 at 12.03.25.jpg
[ 70.09 KiB | Zobrazeno 3115 krát ]


_________________
Luboš
Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: pon 09.09.2019 9:34
Mazák
Mazák

Registrován: 7.12.2006
Příspěvky: 650
Tisk se blíží ke konci, chybí kraje horního křídla, vzpěry křídel, sedadla a přístrojovky.
Rozpětí 143 cm.

[attachment=0]IMG_9703.jpg[/attachment]


Přílohy:
[ 159.04 KiB | Zobrazeno 2819 krát ]


_________________
Luboš
Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: úte 10.09.2019 9:15
Mecenáš serveru
Mecenáš serveru
Uživatelský avatar

Registrován: 21.1.2011
Příspěvky: 495
Bydliště: Ostrava-Poruba
Moc pěkná a zajímavá práce. Jen tiše závidím tvé znalosti a um.
Ivan


Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: úte 24.09.2019 13:34
Mazák
Mazák

Registrován: 7.12.2006
Příspěvky: 650
Díky!

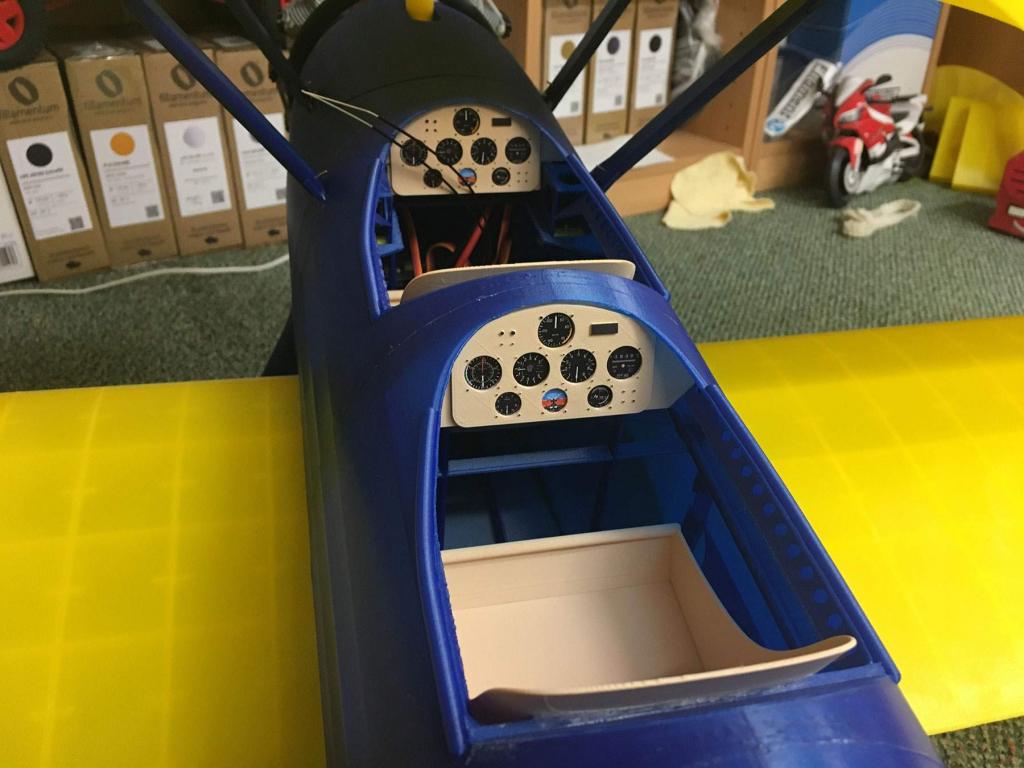

Už je skoro hotovo, zbývá pilot a větrné štítky.


Přílohy:
[ 80.19 KiB | Zobrazeno 2175 krát ]

[ 141.36 KiB | Zobrazeno 2175 krát ]


_________________
Luboš
Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: úte 24.09.2019 13:52
Mecenáš serveru
Mecenáš serveru
Uživatelský avatar

Registrován: 7.7.2011
Příspěvky: 128
Bydliště: Kladno, ČR
Paráda! :)
Jaké plánuješ osazení?


Nahoru
 Profil

 Předmět příspěvku: Re: Stearman 3D tisk
PříspěvekNapsal: stř 25.09.2019 11:36
Mazák
Mazák

Registrován: 7.12.2006
Příspěvky: 650
Přijímač FrSky S6R, regl YEP 60A, baterky 3 čl. 4-5 Ah, serva Corona DS 238 MG 4,6 kg/cm.
Motor jsem zatím nechal z původního menšího Stearmana - Turnigy D3542/5 1250KV, pokud nebude stačit, budu muset pořídit výkonnější.

_________________
Luboš


Nahoru
 Profil
