3D tištěný remorkérek

[Vigo]

Zkusil jsem si nakreslit a vytisknout malý remorkérek pro děti. Jsem omezený rozměrem tiskárny, tj trup je jen 19 x 10cm. Půjde do toho i RC, asi něco malého s motorkem ze serva, uvidíme, v dílně se toho válí hromada. Pokud bude potřeba, vytisknu si i převodovku. Vzhledem k velikosti to bude tak do bazénu a nebo na rybník ale za bezvětří, nicméně snažil jsem se to udělat dost odolné (límec pod nástavbou 2cm), tak uvidíme. Model je čistě moje fantazie, tj se předem omlouvám všem maketářům Kdyby někdo chtěl stáhnout podklady k tisku, publikoval jsem to zde: https://www.thingiverse.com/thing:2607930

Jinak hned mě napadlo, že s trochou úprav by šlo udělat dvojdílný trup, kde záď by zůstala takováhle a dopřeu by to bylo 1x až 2x takhle dlouhé a byla by to nákladní loď...Asi to rozkreslím, ale s tiskem uvidím, až jak tohle bude fungovat a bavit děti.

[Bořík]

Tištěné remorkéry vyhrály letos prestižní kategorii v TugTowingu ... takže směle do toho !
Jen by to přece jenom chtělo vybrat nějakou skutečnou loď coby polomaketu nebo čtvrtmaketu. Nebo aspoň trup, který by měl podobné tvary, jako skutečné lodě.
Tak, jak se lepí letadla ze 3D tisku, tak se dají slepit i lodě - s tou výhodou, že není nutné až tak moc hlídat váhu.

[TomasC]

Perfektní.

Nedalo by se to provozovat na dva šrouby?? Bez kormidla.

[Vigo]

Dalo, pokud to bude fungovat, asi to zkusím na druhé verzi. Teď jsem zkusmo zkoušel co to uveze, a 280g pořád v pohodě, ponor pořád pod pneumatikami. Ale spíš me láká z více částí udělat nákladní loď. Jdu do vany otestovat stabilitu

[TomasC]

Dát dvě vykuchaná serva a hotovo...

[kraro]

Hezká práce, v čem je to tvořeno? Solidworks, Fusion360 ...... ?

[TomasC]

Můj odhad: https://www.tinkercad.com/

[Vigo]

JJ Tinkercad, jsem lama, zatím mi v něm šlo všechno, tak jsem se moc nenutil učit něco jiného
Tak plave to, fotka ve vaně se 170g závažím, bude to chtít víc asi...

[Vigo]

Pánové, rád bych k pohonu použil modifikované servo, mám tu nějaké s rychlostí 0,08 tj mi vychází 120ot/min. Šroub jsem si k tisku připravil pětilist s průměrem 26mm, větší tam nedostanu. Má to smysl takhle zkoušet, nebo to bude nesmyslně pomalé? Stoupání šroubu neznám, ale vypadá takhle:



na screenu je šroub obráceně, ale to je detail, v reálu bude správně


Díky
Vigo

[ufon13]

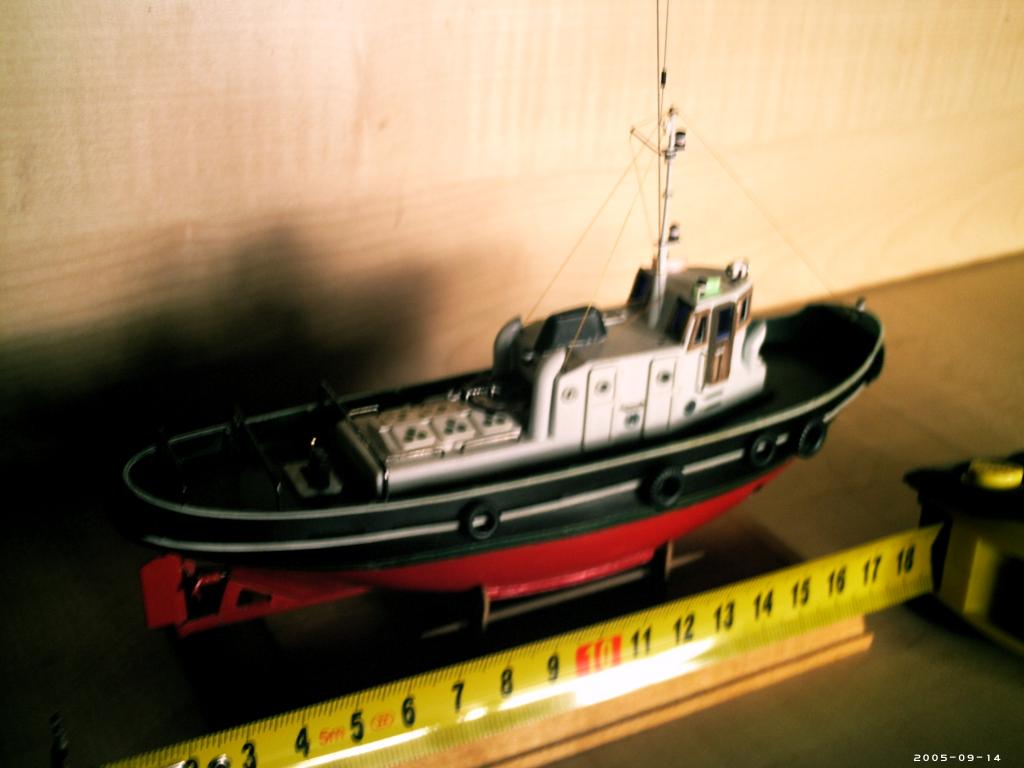

no říkat že jsem nadšen z 3D tiskařského vyšilování nebudu, ale dám jen na ukázku jak porovnat do mikrolodě elektro...

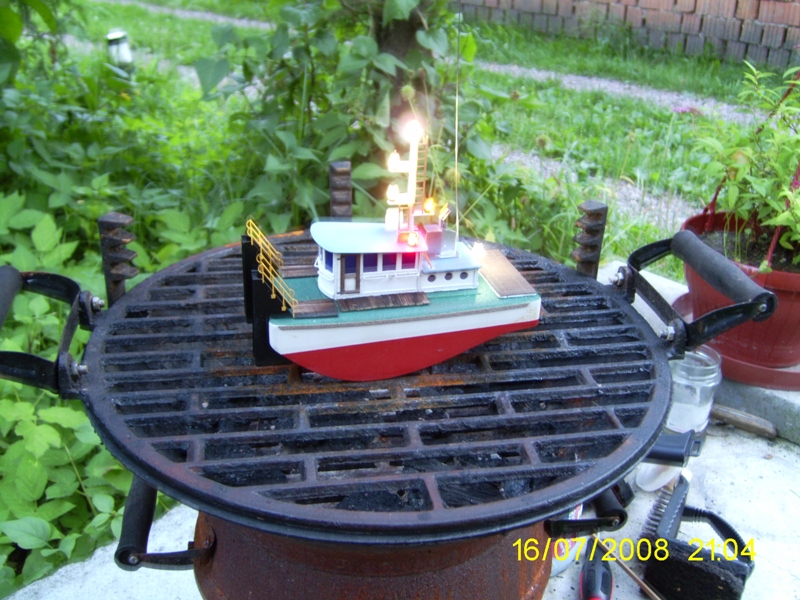

je to 12cm dlouhé a plně funkční včetně osvětlení.

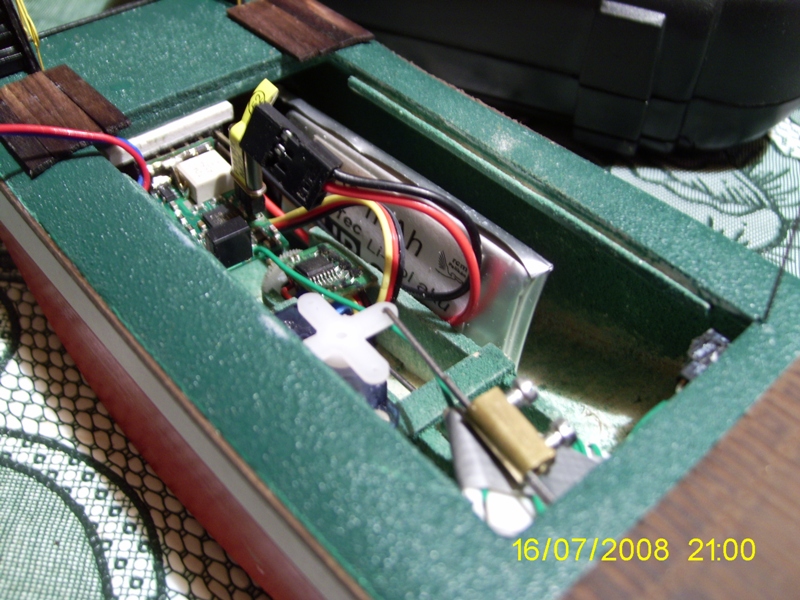

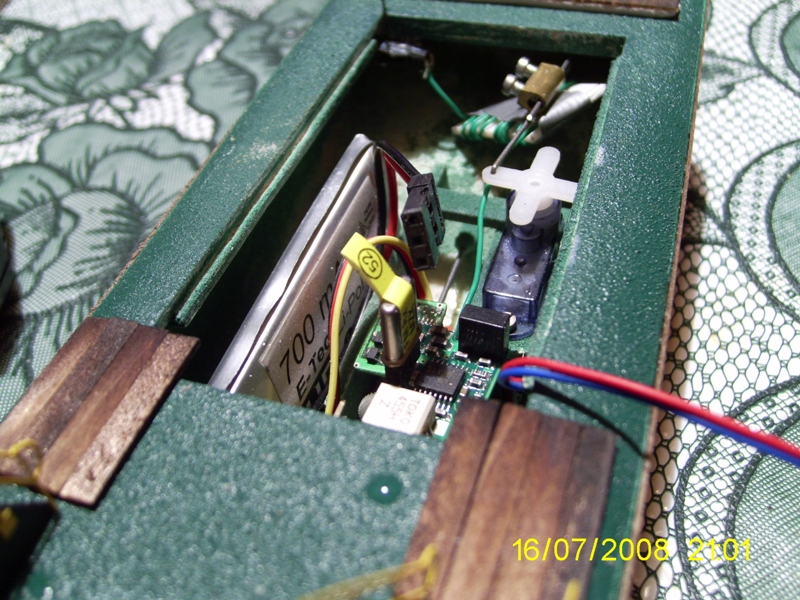

tohle byl celkový pohled a ted vnitřek

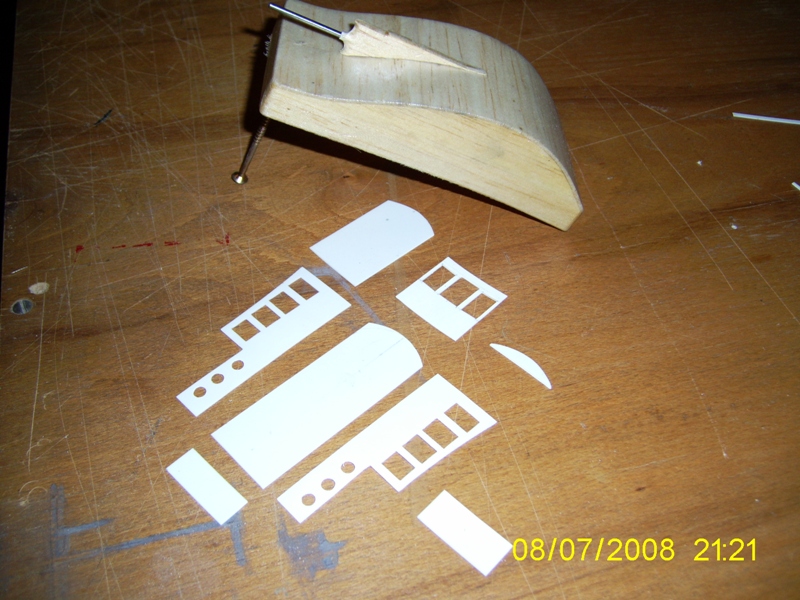

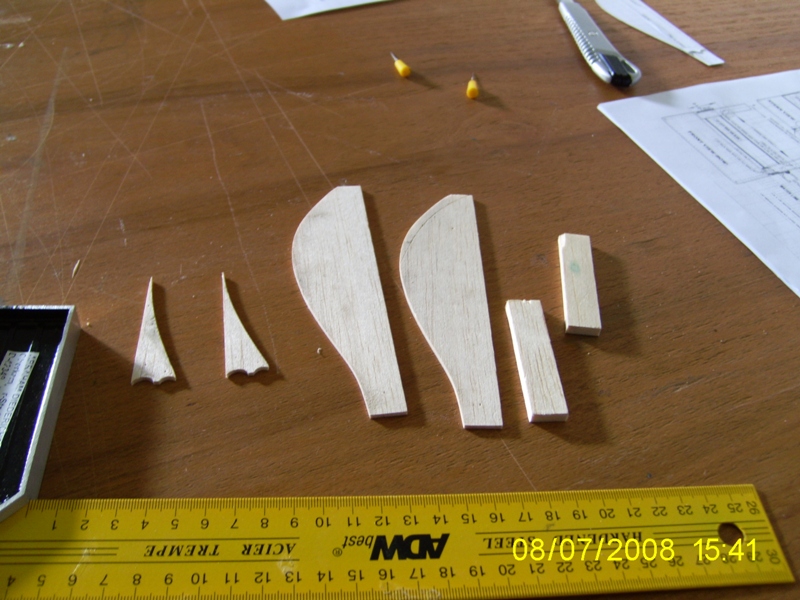

a jak že se to dělá? prostě se najde půlprkénka balzy a troška epoxydu s pár odřezky výstražné destičky a za den je hotovo....

[ufon13]

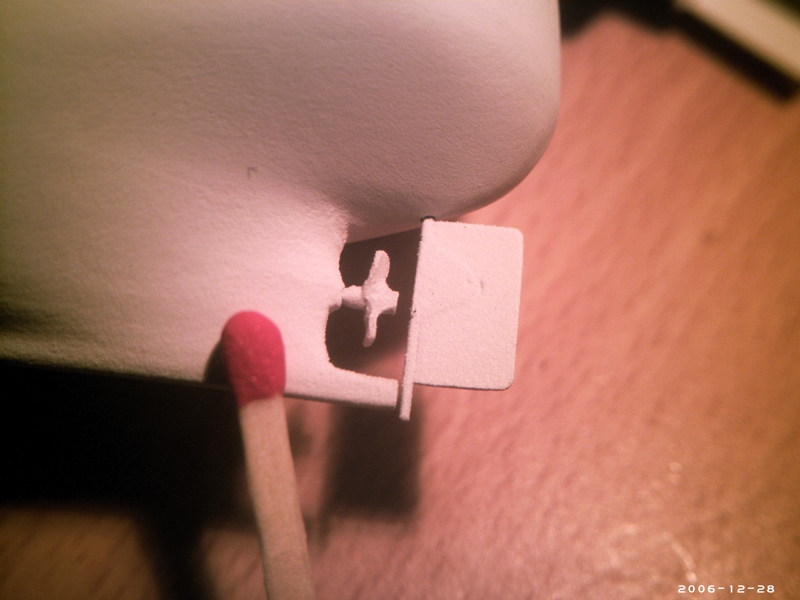

jinak pohon je motorkem z mikroserva napřímo hřídel a pouzdro je z injekčních jehel co do sebe pasují, šroub vystřižený z fosforbronzu a vytvarovaný v kleštičkách a posléze naletován na hřídel.

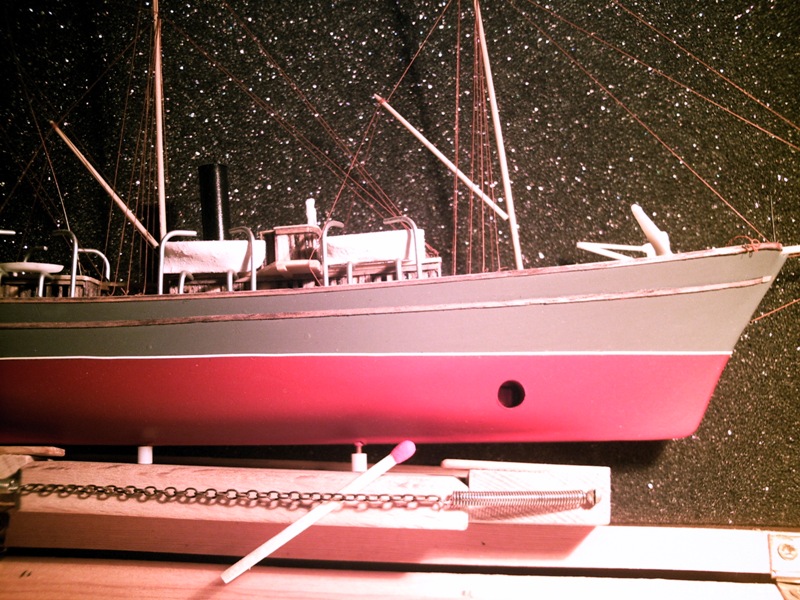

jinak když vynecháme to zbytečné tištění jde to i lépe maketově

ale i menší a také plně řízené.....

neříkám netisknout, říkám jen jak to ,,mrnavý čvachtadlo,, lze udělat mrnavý a funkční........

[Vigo]

Jo krása, já 3D tisk nepovažuju za vyloženě modelářství, ale zase člověk když si model sám kreslí, je to vlastně podobné a dost mě to baví vymýšlet. Díky za inspiraci, já zkusím nejprve servo s převody na těch 120 otáček no a potom to můžu kdyžtak rozebrat a dát napřímo a nebo udělat redukční převod.

[Bořík]

Čím dál víc 3D tisku fandím. Zatím technologie ( ta finančně dostupná ) je na takové úrovni, že klasická modelařina dává lepší výsledky, ale určitě ne ve všem. Tisk některých součástek je už natolik dobrý, že v určitých případech ( zejména rošty, větrací mříže a podobné záležitosti ) jsou mnohem lepší, než je možné udělat v rukách na koleně. Popř. tisk součástek, které se vyskytují v několika kusech, je výhodnější nechat na 3D tisk, než vyrábět kopyto, formu a díly odlévat.
Modelařina to také je ... jestli si někdo nakreslí plánek a podle něj staví a nebo "rovnou" staví 3D tiskem má hodně společného - prostě musí přemýšlet, správně dimenzovat, hlídat si váhu - prostě stejně, jako by to stavěl z nosníků a prkýnek.
Jen k tomu pohonu: 120 otáček je hodně málo, podle velikosti a stoupání šroubu by to mělo být kolem 1500-3000. U těch malých šroubů, co budou mít malou účinnost, nebude vadit ani o něco víc.

[Vigo]

No tak servo jsem upravil a otáčí se to vážně dost pomalu. Ani nevím jestli to zkoušet, nadruhou stranu, motorek napřímo zase bude strašně přetížený. Samozřejmě pořád můžu udělat tu převodovku, už jsem si jednu tisknul do auta, ale snažím se tohle vymyslet co nejjednodušší.

[TomasC]

Šel bych cestou napřímo. Ty jehly jsou dobrý tip.

A přetížení serva bych se nebál. Dle mě bude ideální zkusit proud naplno a uvidí se.
